多功能压力容器和管线检漏仪；远距离微小泄漏检测仪

压力容器和管线是一种特殊工业设备，因其工作条件的特殊性，在运行使用过程中发生泄漏的可能性特别大。因压力容器和管线内部的介质（气体或液体）具有很高的压力，不同的储存介质还可能具有不同温度和不同程度的腐蚀性等等，并且由于运行输转和热胀冷缩等因素，不停地对压力容器和管线产生各种物理的、化学的作用，因而使压力容器和管线产生腐蚀、变形、裂纹、渗漏等缺陷。因此，即使压力容器和管线的设计合理和制造质量良好，在运行使用过程中也难免会产生缺陷。无论是原有缺陷还是在使用过程中产生的的缺陷，如不能被及时发现并消除，势必在使用过程中导致泄漏和严重安全事故发生。因此，压力容器和管线的定期检验，是保证压力容器和管线安全运行的重要的必不可少的措施。

简介：多功能压力容器和管线检漏仪利用超声波检测技术远距离检测压力容器和管道阀门泄漏和内漏；飞机.整车.船舶气密性检测；运行设备真空负压泄漏检测等。通过扫描压力容器和管线，检测安全生产中的故障隐患。主要用于石油化工，电力行业，航空造船汽车工业，造纸业，纺织业及冶金业等行业的安全生产检测。从简单的压力泄漏检测到极为复杂的机械故障分析都可以测试，各种管道、容器罐体的气密性检测、阀门的安全状态检测以及轴承的运行状态和质量检测。根据测试环境与应用的差异，提供了各种多功能的检测附件，可以克服所有在检测过程中所遭遇的任何问题，还提供完全符合防爆安全认证标准的机型可选。并超越ASTM E1002-2005泄漏检测标准。是特别适用于安全生产监督执法检查的多功能检测仪器。已获得国内多家安全监督管理机构选择使用。

当设备运行出现故障、压力泄漏及电气放电时，会产高频短波（超声波）信号，人耳不能听到。多功能压力容器和管线检漏仪使用独有的外差法(Heterodyning)将探测到的超声信号转换为人耳可听见的音频信号，通过耳机传到人耳，它可在100英尺(30.5m)处检测到直径为0.005'(0.127mm)；压力为5psi(0.33Kg)的微小泄漏点或放电故障信号；检测角度约为5°。并在LCD上用16段的条形图很直观地实时显示声音强度的变化，数字显示频率和分贝值。高度定向的精确聚焦点将最大限度地减少被检测环境的背景噪声并集中在压力泄漏信号上。让操作者在安全距离检查危险泄漏设备和故障电气设备。多功能压力容器和管线检漏仪是完全数字化的超声波检测仪器，如此多用途的信息存储和检索系统，容易使用（大多数操作者能在15分钟内熟练操作使用）。

原理：

多功能压力容器和管线检漏仪基于微弱信号探测处理技术研制，通过对故障点的分子级的碰撞摩擦产生的微量信号和异常噪音进行精细的提取分析定位，达到准确地确定故障点侦测的目的。使用独特外差法（Heterodyning）将微弱信号准确地转换成可听音频信号，当我们透过多功能压力容器和管线检漏仪可完全侦测到这些声音，并于显示上看到强度指示，其具有的高灵敏度和极强的抗干扰能力和远程检测能力让使用者更容易地辨认及了解设备的运行状况。超声波检测技术相对于“绝对压力法、压差法、气泡法”，操作简单、适用范围广、准确可靠。应用极为广泛，几乎所有行业都可用到。不论何类流体产生泄漏，多功能压力容器和管线检漏仪都能检测到，泄漏越严重，信号越强，尤其适合于远距离检查危险气体泄漏、饱和气体、多种气体、压力容器、真空处理等应用场合；视现场环境差异最远检测距离可达30-100米。

应用领域：

各行业的典型应用

压力泄漏、真空泄漏、轴承监测、蒸汽瓣、阀，压缩机，热交换器，齿轮、齿轮箱，泵浦及马达，管路、罐体密封性。空冷岛远距离漏点检测、远距离检测高压气体泄漏点，真空负压泄漏，高压放电耗电故障，高速轴承故障在线检测，检测阀门及管道内漏，空冷系统负压漏点检测、高压冷、热阀门内密封性泄漏检测、发电机组氢气泄漏检测、高空高温高压管道的密封性在线检测，电厂大修期间的各类锅炉、罐体、管道密封性检测，高噪音震动下的电机轴承状态检测，高压开关设备（断电器，隔离开关等）在线质量检测，变压器及高压输电线路接头状态检测 ，风冷岛远距离漏点检测，真空系统管道漏点检测，汽轮机漏点检测，阀门内漏检测、绝缘子故障侦测定位、电气设备局部放电侦测、电晕放电侦测、高压开关绝缘检测，各类关键轴承状态检测，各类废气处理系统的密封性监测，凝汽设备完好性检测，主变压器的高压接头完好性检测，各类高压开关设备（断电器、隔离开关等）在线质量检测。轴承润滑监测、引擎、电泵气蚀、马达、压缩机、运转设备和润滑失效检测，超声波密封非破坏测试、货箱、焊缝、舱门、垫片、电气设备侦测、电气局部放电（电晕）、高压电弧、打火、电火花、漏电痕迹、绝缘老化、电力开关、变压器、继电器、断路器、汇流排/板、绝缘装置检测，热交换器、锅炉及冷却器、凝结器、排气系统、供热系统、耐压测试、压力/真空、容器、空气、氧气、氮气、制冷剂泄漏、阀类/阀门、液压阀座泄漏或阻塞侦测、蒸汽瓣、蒸汽除水闸、风管侦测，机械故障诊断、超声波声发射测试：汽车，飞机，舰船座舱密封测试、输电线路检测、远距离检查，管线、管路泄漏检测、一般机械故障检测和排除。

典型用户：

北京市安全生产科学研究院；上海市安全生产科学研究所；浙江省安全生产科学研究院；江西省安全生产监督管理局；河北省安全生产监督管理局；宁夏安全生产技术支撑中心；河北特种设备监督检验院；邯郸市特种设备监督检验所；衡水市特种设备监督检验所；常州市特种设备监督检验所；营口市锅炉压力容器检验研究所；中广核中电能源服务（深圳）有限公司；浙江中一检测研究院股份有限公司；浙江极地检测科技有限公司；浙江科安检测有限公司；公安部沈阳消防研究所；中国电力科学研究院；北京电力科学研究院；苏州电器科学研究院股份有限公司；吴江变压器有限公司；河北省变压器产品质量监督检验站等。

技术规格

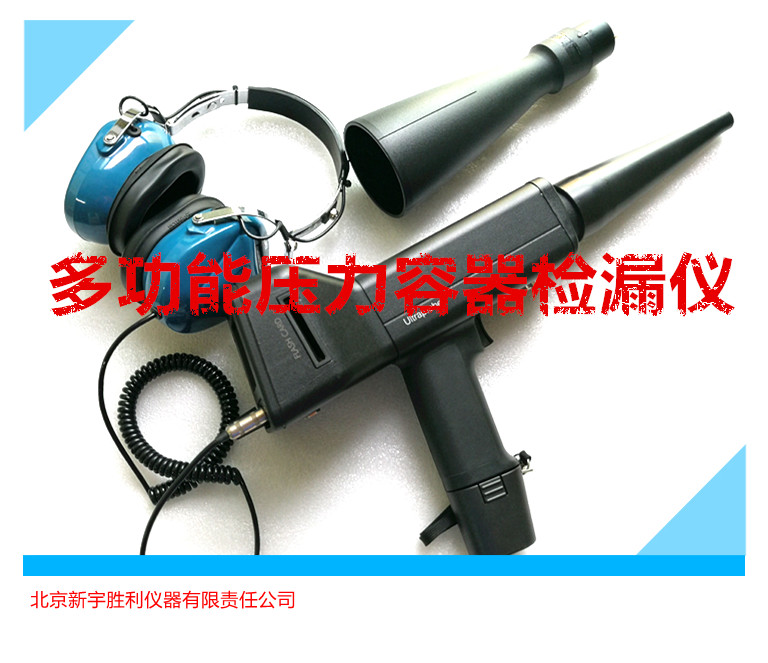

结构：手持枪形外观，材料为抛光铝和ABS塑料。

电路系统：固态类比电路和带温度补偿的SMD数字电路。

显示：带LED背景灯的16×2LCD，分贝、频率、电池状态、16段条形图显示。

频率范围：20KHz至100KHz（连续可调，每次1KHz）。

灵敏度：可在100英尺(30.5m)处检测到直径为0.005'(0.127mm)；压力为5psi(0.33Kg)的微小泄漏点或放电故障信号；检测角度约为5°。视现场环境差异最远检测距离可达30-100米。

响应时间：<10ms。

检测阈值：1×10-2 std.cc/sec到1×10-3std.cc/sec。

操作温度：0℃~50℃。

输出：外差法校准输出，分贝(dB)，频率，USB资料输出。

探头：标准扫描模块；远距离扫描模块；橡胶聚焦探头；接触检测模块；接触检测延长模块。

内存：400个存储位置。

电池：可充电锂离子电池。

信号源：专利的超声波信号发生器。

耳机：豪华抗干扰头戴式耳机，噪声衰减大于23dB，符合或超过ANSI和OSHA标准。

重量：手枪式主机：2磅（0.9kg），UWC远距离扫描模块（1.2kg）全套手提箱：14磅（7.5kg）。

尺寸：全套仪器手提箱（38.1 x 55.9 x17.8厘米）。

显示模式：实时，峰值保持，快速扫描。

分贝测量：相对或偏移。
