UE-UWCL超声波集波器(带激光指示).远距离泄漏放电检测.危险气体泄漏.高压电气故障.绝缘子故障.空冷岛泄漏

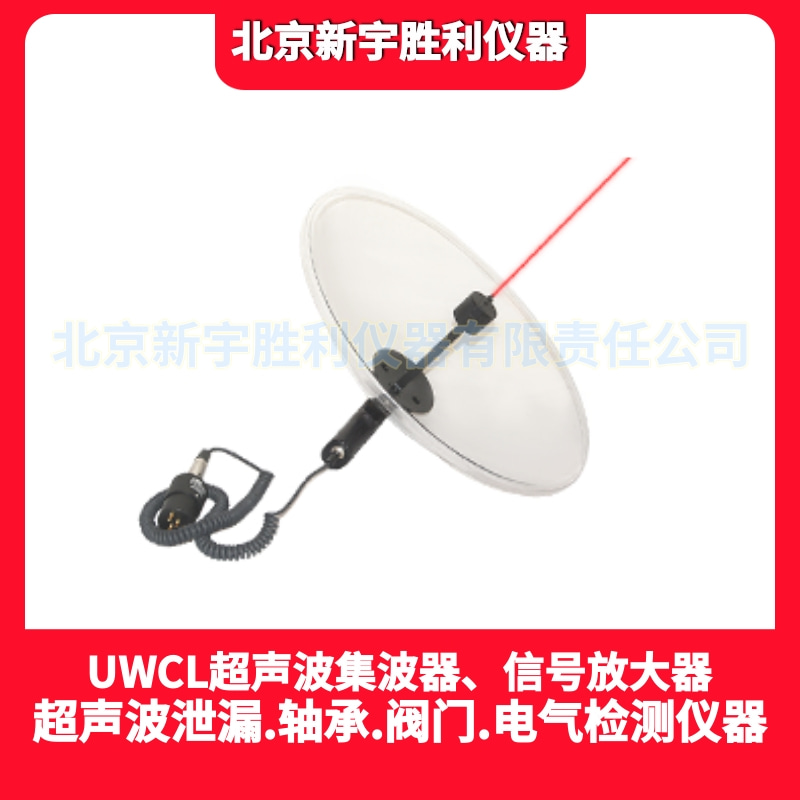

UE-UWCL超声波集波器(带激光指示)

UWCL超声波集波器—采用超声波抛物面反射设计,包括激光指示器,以提高准确性。可以加倍探测距离并且可以精确定位散射在远距离的超声波信号,并增加其灵敏度。适合于使用者不能接近设备的场合对气体泄漏和电气放电进行检测,如:大型客机、危险货物运输车、大型船舶、大型吊车、起重机、工程机械、远距离高空管线、高压气体泄漏,绝缘子,电气放电,漏电痕迹及电弧等。

UWCL是一台特别设计的超声波信号集波器,配合Ultraprobe系列超声波检测仪器探测远距离气体泄漏或电气放电产生的超声波信号。

工作原理:作为由压力泄漏,真空或者放电产生的低水平超声波信号由各种各样的角度发散;它们被UE Systems'的Septisonic传感器利用其抛物面反射并集中定向和接收。它的设计类似一个非常定向的“麦克风”,可探测到100英尺(30.5米)的低水平泄漏或电气放电产生的超声波信号。

使用容易:UWCL材质轻便并且透明,激光指示器,以提高准确性。以便用户能容易地扫描和观察泄漏的来源,它通过附带足够长度的RF屏蔽电缆以允许用户选择将Ultraprobe主机手持或安放在皮套中使用。

UWCL技术规格

频率范围:20kHz-100kHz

传感器:坚固耐用的压电式相控阵7位传感器。

输出:连接到Ultraprobe系列手持式主机。

电缆:29' (73.7cm) 线圈式RF屏蔽。

结构:抛物面式丙烯酸氨酯处理、阳极氧化的铝和黄铜。

重量:2.5 lbs (1.2 kg)。

探测范围:在100英尺(30.48 m) 距离可探测5 psi (0.33Kg)压力通过0.005' (0.127mm) 直径的泄漏点。

集波器尺寸:18.25' (46.36cm) x 4.125' (10.48 cm)。

携带箱:泡沫模切衬里仪器箱。

订购信息:UWCL-9用于UP9000 ;UWCL-10用于UP10,000;UWCL-15用于UP15,000。
