UFMTG-1991多方向超声波信号发生器;360度超声波信号产生器;信号源.超声波声源.音源

UE-UFMTG-1991多方向超声波信号发生器;360度超声波信号产生器

UE-UFMTG-1991多方向超声波信号发生器在内部设置有4组传感器覆盖360°的空间范围,绿色LED闪烁表示超声波信号正在被传送。红色LED闪烁表示需要充电。设计具有吸盘式底座功能,使用者能够把它放置于各种不同金属, 塑料或挡风玻璃的表面。UFMTG-1991是用来检测特殊异常渗漏或大型围挡,另外的应用则包括:在船舶工业上防水舱壁测试和舱盖密封检测,飞机泄漏检测、航天器、航空器座舱检测、窗户气密检测、保压密封检测,高速列车密封、汽车挡风玻璃测试、卡车、客车密封、风噪音、气动刹车、槽车检测、集装箱、工程机械隔音、发电厂机组上的接缝膨胀、辐射泄漏等。

关于超声发射测试方法(Ultratone)

超声发射是一个非破坏性试验的超声波测试方法,它是在加压条件困难或真空系统上使用的系统。这种超声波测试方法适用范围广泛,包括:容器,集装箱,船舶水密,管道,热交换器,焊缝,垫片,密封件,门,窗,或飞机或车辆坐舱。

该测试方法是由放置一个超声波信号发生器,称为音频发生器在设备内部(或对方)的试验项目。

超声波信号发生器产生脉冲信号,将立即“充满”被测试设备内部空间,并穿透任何现有的漏孔。根据配置和材料,某些薄的金属也会传播振动的引起的共振信号。用ULTRAPROBE系列手持式主机扫描穿透测试设备外表面(或反面)的超声波信号,以此来检测泄漏位置。操作者将听到类似鸟类鸣叫的高强度声音信号。

超声发射测试包含两个基本组成部分:超声波信号发生器(音频发生器)和在ULTRAPROBE系列手持式主机安装Trisonic扫描模块后开始进行测试:

1.开始项目测试前确定没有液体或污染物,例如:水,泥浆,污泥等,因为它们会阻止超声波信号的发射路径。

2.将超声波信号发生器(音频发生器)放置在测试的容器内,(如果是在一个房间,门或窗口进行测试,将超声波信号发生器(音频发生器)指向ULTRAPROBE系列手持式主机方向进行测试)关闭,或密封,使超声波信号发生器(音频发生器)处于封闭的容器中。

注意:测试区域的大小将决定超声波信号发生器(音频发生器)的信号振幅选择。如果被测试的区域较小,选择LOW位置,对于更大的测试区域,建议使用HIGH位置。

3.根据ULTRAPROBE手持式主机的泄漏检测程序,扫描测试区域。

4.而超声波信号能传播多远的距离呢????

一般就UE-WTG-1标准超声波信号发生器(标准单向)而言,它最大能够覆盖的空间大约为4000立方英尺(121.9立方米),这是个略大于大型拖拉机的体积,而传播的位移量则取决于泄漏值的大小,待测物件之管壁的厚薄,以及待测物件的材质类型(即它是吸声或声音反射的?)在这里使用者需要了解,此时所处理的信号为超声波信号,它是一种高频率且短波长的信号。因此假如使用者欲使此信号穿透较厚的墙壁时,则此时超声波信号发生器放置的位置必须靠近到待测的区域上。又假如待测物件的管壁较薄时,则可以将超声波信号发生器往后移动,并将信号模式调节到“LOW”档位即可,另外,对于不规则表面的测试而言,在执行上或许需要协助方能达成。即在待测物件的一侧并将超声波信号发生器沿着测试的区域移动,而另一个人则利用ULTRAPROBE系列手持式主机来扫描待测物件的另一边。

注意:在完全真空的环境中,不能使用超声发射测试方法。

因为在真空的状态下,空气中缺乏可以移动的分子,而超声波信号的传播需要靠分子的振动才能传播。因此超声波信号在真空的状态下是无法传播的。然而在局部真空的状态下,因空气中仍然存有部分分子可以供超声波信号来共振传播,因此仍可利用超声波检测的方法来执行泄漏的检测。

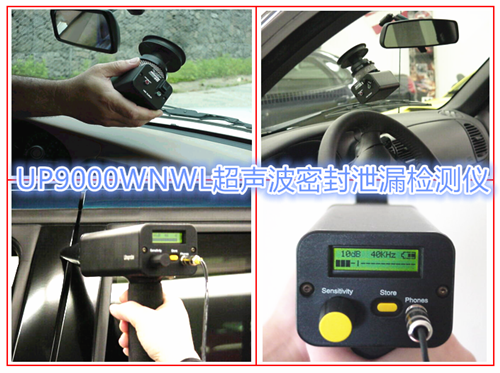

在实验室中,实验人员利用超声发射的检测方法来检测一架电子束显微镜的密封状况。在试验的过程中,试验人员在待测设备的内部装入一台能发射超声波信号及人为产生部分真空的特殊设备。然后,试验人员利用利用ULTRAPROBE系列手持式主机来对所有的密封处进行泄漏扫描。另外超声发射的检测方法亦可有效的运用在容器,油箱、管道、冰箱密封、门窗关闭气密性、热交换器,汽车风噪音、漏水、飞机机舱压力泄漏、箱体密封缺陷等相关泄漏探测。
