ULTRAPROBE 10,000是世界上最先进的超声波检查分析系统

检测 / 音频记录 / 信息存储 / 数据处理 / 趋向分析

Ultraprobe 10,000将超声波检测技术带入了全新领域。只要拥有了这套检测系统，您就可以进行状态分析、音频记录、数据存储和管理等多项工作。创造音频图象! 堪称世界上最先进的超声波检测系统。Ultraprobe 10,000附有音频记录。

Ultraprobe 10,000可以将音频记录显示在面板上只要按下按钮，音频样本就可直接记录进仪器，同时系统会自动把它与已在仪器中存储的400个记录文件中的一个建立起联系。

仅要两个控制操作就能完成工作：“旋转和点击”这两种控制操作，是Ultraprobe 10,000为用户的使用方便而设计的，它能大大简化音频记录、数据采集、系统定制、以及数据输入的过程。

可选择以下方式使用ULTRAPROBE10,000进行检测

• 专用软件窗口
• 可调整开/关特征
• 可联接外部装置
• 灵活报告选项

ULTRAPROBE® 10,000是一套完备的超声波资产管理系统

每个人都可以用到的：不论你检测什么设备，Ultraprobe 10,000 都能为你提供专门的应用软件。只要轻轻地“点击”按钮，你就能选择想要领域的应用软件，准确地制作报告和开展分析工作。

请任选6个应用中的一个：通用、泄漏、阀门、轴承、电气、蒸汽，Ultraprobe10000会自动为你的数据记录分配方便合适的位置。所有存储的数据可以轻松地下载到Ultratrend DMS 软件中。

扩展功能：除在机上记录数据资料之外, Ultraprobe 10,000 还可以接受和存放外部数据，只需要扩展一小小闪卡可让Ultraprobe 10,000记录以往检测数据，它提供的多重视窗表栏可以满足你了解当前或以往数据的需求。你可以利用分类的历史数据表来了解任何相关检测项目数据的变化，如分贝、频率、检测结果、温度或rpm。

你今天想要测试什么呢？

实际对一切的设备进行专业超声波检测，如：LRM、MMP、EXC和其他更多检测! 使用Ultraprobe 10,000检测系统都可以做到。

ULTRAPROBE10,000的配置：

• 可记录音频和储存数据资料的Ultraprobe10000主机。
• 记录功能使用的存储卡和读卡器。
• UE专利Trisonic扫描模块。
• I/O电缆
• 听诊器模块和探测棒。
• 抗干扰噪音隔离耳机。
• 长距离模块。
• RAS-MT 远距离磁性传感器。
• Ultratrend DMS 数据管理软件。
• UE Spectralyzer光谱分析软件。
• 充电电池。
• 操作手册和光盘。
• 便携合金仪器箱。

ULTRAPROBE10,000数字式超音波检查系统的旋转和点击技术：

使你的检测过程由复杂变得很快很简单, 您只需要轻触"旋转"和"点击"控制按钮两次就可以完成测量。

由"旋转"和"点击"功能 您可以：

查找和辨认设备潜在的问题

存取数据

迅速变换频率

迅速改变敏感特性

通过RS232接口或存储卡下载，定制您的仪器设置

开关控制(计时或触发器开关)

记录声音.....并且更多!

ULTRAPROBE10,000技术规格：

外形构造：手枪形状，材料为抛光铝和ABS工程塑料。

电路系统：固态类比电路和带温度补偿的SMD数字电路，RMS 转换。

频率范围：20KHZ至100KHZ（连续可调，每次1KHZ）。

反应时间：<10 毫秒。

显示：64 x 128位LCD与LED条形图显示。

记忆：400 个存储位置。

电池： 可充电的锂离子电池。

操作温度: 0oC-50 oC。

输出：外差法校准输出，分贝(dB)，频率，RS232资料输出。

探头：Trisonic扫描模块、听诊器模块、RAS-MT磁性模块、LRM-10长距离模块。

耳机：豪华抗干扰头戴式耳机。噪声衰减大于23dB,符合或超过ANSI和OSHA标准。

显示：dB、频率、电池状态和16 段条形图。

灵敏度：在50英尺(15.24m)处能探测到直径为0.005″(0.127mm),压力为5psi(0.34 bar/0.33Kg)的泄漏点。

检测起始值：1×10-2 std.cc/sec到1×10-3std.cc/sec。

尺寸：21.5"x 18.5"x 8" (55 x 47 x 20 cm)。

重量：枪式主机：2.35磅 (1.1 公斤)，全部重量（含铝合金箱）：19磅(8.6 公斤)。

UE 系统软件：

UE系统软件是支持仪器以帮助您分析趋向和报告测试结果处理数据的强有力软件。

Ultraprobe 10,000的音频记录功能就像1, 2, 3一样容易操作。

在仪器上记录声音、选择“旋转和点击”功能，将您需要做记录的声音信号存储于Ultraprobe 10,000所有采集声音被存放在一张存储卡中（附带读卡器）很方便传输至您的计算机中。

ULTRAPROBE 10,000 趋向分析功能：

有Ultraprobe 10,000 系统协助您报告一定的数量方式, 分析和记录保持。 例如, 您能: 趋向分析一个小组轴承在一段时间的期间状况, 分析蒸汽泄露状况, 分析泄漏费用, 电气局部放电, 记录阀门声音, 分析机械声音等。

例：采取光谱分析和结合所有数据，趋向轴承在运行期间, 当它超出警报水平, 而生成报告。

ULTRAPROBE10,000的典型应用：

轴承、齿轮、齿轮箱、引擎、电泵气蚀、马达、压缩机、运转设备和润滑失效检测，超声波密封非破坏测试、货箱、焊缝、舱门、垫片、

电气设备侦测、电气局部放电（电晕）、高压电弧、打火、电火花、漏电痕迹、绝缘老化、电力开关、变压器、继电器、断路器、汇流排/板、绝缘装置检测

热交换器、锅炉及冷却器、凝结器、排气系统、供热系统、耐压测试、

压力/真空、容器、空气、氧气、氮气、制冷剂泄漏

阀类/阀门、液压阀座泄漏或阻塞侦测、

蒸汽瓣、蒸汽除水闸、风管、侦测机械故障诊断、超声波发声测试、

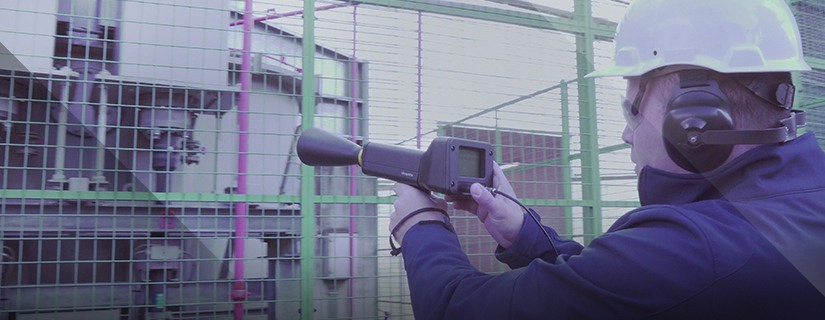

汽车/飞机/舰船座舱密封测试、输电线路检测、远距离检查、管线、管路泄漏检测、

一般机械故障检测和排除。
