UE Systems 4Site关键输配电设备在线监测解决方案

• 长期收听
• 非侵入性
• 优化数据
• 可扩展性

长期收听

4Site实时收听电弧、漏电起痕和电晕产生的高频声音的第一个迹象。

非侵入性

利用机载超声波的能力，不接触被监测设备的电气元件，使安装更安全、更容易。

优化数据

4Site旨在减少数据过载和异常警报。虽然4Site始终在收听，但它只会在超过阈值时传输信息数据，从而无需传输健康的数据。

可扩展性

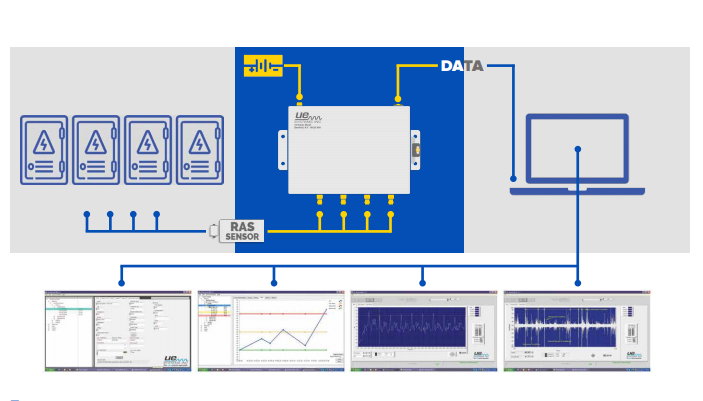

每个4Site设计用于在一个单元中同时监控多达4个机柜。

持续监控电气资产

当开关装置、变压器、绝缘体或断开和接头等电气系统出现故障时，结果可能是灾难性的。关键电气资产故障的平均成本超过每次事件50万美元，并且由于设备老化且只有不到5%的关键电气资产集成了持续监控，现在是时候有效监控您的关键电气资产的三个常见问题了；故障模式、电弧放电、漏电起痕和电晕。

可在所有电压等级（低、中、高）下进行在线连续超声检查，用于检测：

• 电晕
• 局部放电或漏电起痕
• 电弧放电
• 机械振动（变压器）

超声波电气检查的工作原理

局部放电/漏电起痕、电弧放电和电晕都会产生干扰周围空气分子的电离。

4Site检测由这些发射产生的高频声音。记录每种发射的特定声音质量和信号强度。这些声音通过超声频谱分析软件进行分析以进行诊断和报告。

通常，电气设备应该是静音的，尽管变压器等一些设备可能会产生持续约50次的嗡嗡声或一些稳定的机械噪音。但这些不应与放电的不稳定、嘶嘶声、不均匀和爆裂声相混淆。

4Site技术规格

外壳：不锈钢：尺寸：9”x6”x3”（22.8x15.24x7.62cm）
重量：4.7磅（2.1kg）

电源输入：24V，1A（调节）

电路：具有温度补偿和RMS的固态模拟和SMD数字电路

频率响应：20kHz-100kHz，集中在40kHz

响应时间：<10ms

工作温度：32°F-122°F / 0°C-50°C

传感器：RAS压电式，不锈钢外壳

电缆：BNC输出到BNC输入；长度：25英尺（7.62m），可订购长达100英尺（30.48m）

传感器安装：螺纹：内螺纹10/32

软件：Ultratrend DMS 6.0或更高版本
