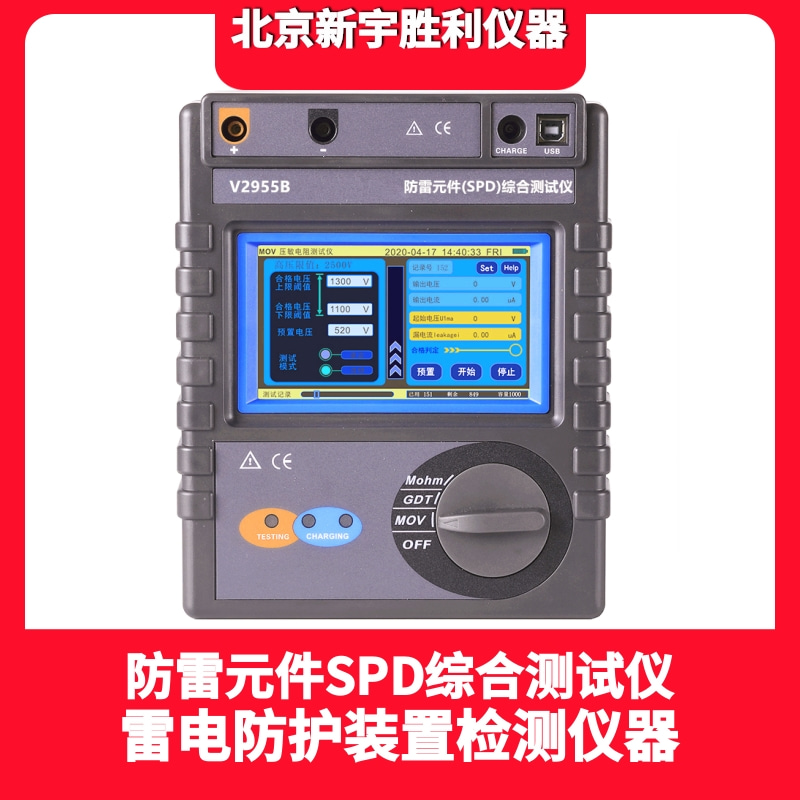

V2955B电涌保护器(SPD)测试仪、防雷元件测试仪

V2955B电涌保护器SPD测试仪防雷元件测试仪

    V2955B电涌保护器(SPD)测试仪又称电涌保护器安全巡检仪,是为了满足对在线运行电源避雷器(SPD)进行运行安全状态的全面的快速检测而研发的专用仪器。主要功能:压敏电阻的压敏电压和泄漏电流测试;绝缘电阻测试(兆欧表);放电管点火电压(直流火花放电电压)测试和放电管的快速筛选、导通测试功能。
    随着各种类型的电源避雷器(SPD)大量安装和在线运行,电源避雷器(SPD)的在线安全状态(即安全有效的在线运行状态)会直接影响到被保护用电系统的正常供电和对其有效的过电压保护,同时也是为了避免和减少由于电源避雷器(SPD)自身劣化而引起的供电事故和故障,对电源避雷器(SPD)的在线安全状态进行有效的常规巡检就显得格外重要。

一、功能特点
1、V2955B电涌保护器(SPD)测试仪多功能设计,共计6种测试功能:压敏电压、漏电流、绝缘电阻、放电管点火电压(直流火花放电电压)和放电管快速筛选、 导通性能测试,可以满足对电源避雷器(SPD)安全状态进行全面的检测。
2、压敏电压(U1mA)和在0.75U1mA下漏电流 (I1e) 的测试;测试电压可提升至≥1900V;一次测试可同时完成压敏电压 U1mA和泄漏电流 I1e的测量。
3、绝缘电阻测试(兆欧表)功能:依据相关技术规范对电源避雷器(SPD)的绝缘性能进行测试(≥50ΜΩ/500V)。
4、放电管点火电压(又称直流火花放电电压)测试和批量放电管的快速筛选。
5、导通测试功能:对电源避雷器(SPD)可检测的脱扣装置或热保护装置的有效性进行检测;对其接地连线的导通性进行检查。
6、内置微处理器的智能式仪表,设计了直观的操作键盘,方便的进行测试项目的转换。
7、专用便携套装设计,配备了仪表和所有附件,使仪表的使用和携带更为方便。
8、直流供电:内置大容量充电电池,确保长时间稳定测试,不需外接电源;
9、体积小,重量轻,携带方便;
10、液晶显示界面,示值清晰,测量数据直观易读。
二、判定方法
1、电源避雷器 (SPD) 直流参考电压 (U1mA) 的测试:用仪器测出的SPD实测压敏电压与生产厂标称值比较,当误差大于±20%时,可判定SPD失效。也可与产品生产厂提供的允许公差范围表对比判定。
2、漏电流(I1e)的测试:检测SPD的劣化程度,规定在0.75U1mA下测试。实测I1e不应大于产品标称的最大值;如产品未标定出I1e值时,一般不应大于20μA。
3、测量SPD的绝缘电阻,确保不小于50MΩ/500V。
4、测试SPD内置热保护限流元件(脱离装置)的有效性
5、电源避雷器 (SPD)

三、技术参数
1、输出测试电压:0~1900V U1mA;误差:±2%±1d;测试时间:t≤3s
2、漏流测量范围:0.1~199.9µA;恒流误差:≤±3%±3d;

3、绝缘电阻:0~1000MΩ ;

4、高压预置范围:10V~1800V 连续可调;放电管:(200±8) V/s
5、电压上升速率:(100±8) kV/s;
6、电源电压:DC 12V;测量功率: ≤5.5W
7、工作环境温度:-5℃~+40℃;
8、湿度:≤85%RH
9、尺寸和重量:210mm×196mm×80mm;全套约2kg。
