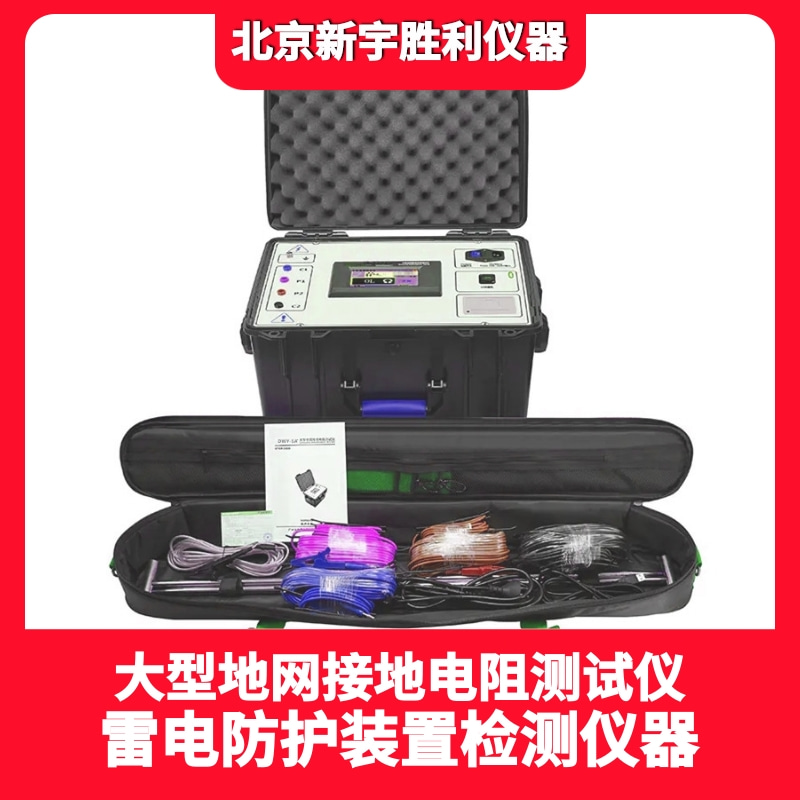

DWY-5C大型地网测试仪.大电流接地电阻测试仪

DWY-5C大型地网接地电阻测试仪用于测量大型接地装置接地阻抗或电阻,测量土壤电阻率,测量简易跨步电压,采用5寸触摸彩屏,操作便捷。具有土壤电阻率与简易跨步电压测试功能,测试电压400V,测试电流1A、2A、3A、4A、5A大功率输出,能忽略变电站的工频干扰,阻抗量程0Ω~200Ω,土壤电阻率量程0ΩM~125KΩ.m,仪器配有内置式打印机,现场打印测试结果。具有蓝牙通讯功能,支持安卓系统,查看上传测试记录更加方便。具有USB接口。

一、产品简介

DWY-5C大型地网接地电阻测试仪是变电站地网、发电厂、微波站、通讯基站等大型地网的工频接地阻抗、接地电阻、土壤电阻率、简易跨步电压测试仪,仪器采用触摸彩屏操作特别方便简捷,点击“帮助”键操作提示一目了然,仪器采用了新型变频交流电源及微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。仪器采用超强的自动变频抗干扰技术,配合400V/5A大功率输出,能在强干扰环境下准确测得工频50Hz下的数据。适用于测试各类接地装置的工频接地阻抗、接地电阻、土壤电阻率、跨步电压等工频特性参数。

DWY-5C大型地网接地电阻测试仪的测试计时器自动记录测试时间、存储含有日期时间的测试结果,自动存储测试数据1000组,滑动触摸屏可以非常方便的查阅记录的历史数据,完全隔离的USB接口可将测试数据安全的上传到PC机,可以实现历史数据读取、查阅、保存、打印等功能。仪器具有支持安卓系统的蓝牙通讯,数据上传更加方便,可在移动终端查看带有日期时间的测试结果。仪器结构坚固,仪表箱美观耐用防护等级IP65。

仪器根据《JJG984-2004接地导通检定规程电阻测试仪》,《DL/T475-2006接地装置特性参数测量导则》,《DL/T845.2-2004电阻测量装置通用技术条件二部分:工频接地电阻测试仪》生产制造。

二、性能特点

1、 触摸彩屏,测试过程便捷轻松,查看测试结果与历史记录非常方便,“帮助”按键操作方法一目了然,内置式打印机,可在现场打印测试结果。

2、 采用自动双边拼先进变频技术,用45Hz 和55Hz 两种频率进行测量,同时还有多组变频供选择使用。

3、 抗干扰能力强。采用自动变频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

4、 仪器测试精度高,基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

5、 具有测量土壤电阻率与简易跨步电压的功能。

6、 支持安卓系统的蓝牙通讯模块,安装APP可在移动终端查看测试结果。

7、 带有USB通讯接口。

三、技术指标

功   能

测量接地装置接地阻抗或电阻,接地装置之间的导通阻抗,土壤电阻率、简易跨步电压。

电   源

AC220V±10%,50Hz

显示屏

5寸触摸彩屏

阻抗测量范围

0Ω~200Ω

分辨率

0.001Ω

测量误差

±2%rdg±5dgt

土壤电阻率

0Ωm~125KΩm(由电阻测量范围与测试长度而定)

测量精度

根据R的测量精度而定(ρ=2πaR;a:1 m~100m;π=3.14)

跨步电压测量

于P、ES端接入人体模拟电阻(1.5KΩ)

抗工频干扰能力

10V(50Hz)

测试电流波形

正弦波

测试电流频率

自动45Hz/55Hz 双频,多组变频供选择使用

输出测试电流

5A

输出电压

400V

测量线要求

电流线铜芯截面积≥2.0mm2;电压线铜芯截面积≥1.5mm2

外形尺寸

460×380×320mm

仪器重量

主机重量:约26kg,总重量:约33kg(含附件)

数据存储

1000组,数据上传功能

打印机

内置式,可在现场打印测试结果

计算机接口

USB

蓝牙通讯

有,支持安卓系统

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

耐    压

AC 3700V/rms(电路与外壳之间)
