DWY-5D大地网测试仪；数字式大型地网接地电阻测试仪
DWY-5D数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
DWY-5D数字式大型地网接地电阻测试仪输出最高开路电压可达400V，最大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.000Ω～2000Ω。可通过热敏打印机打印出测量数据。

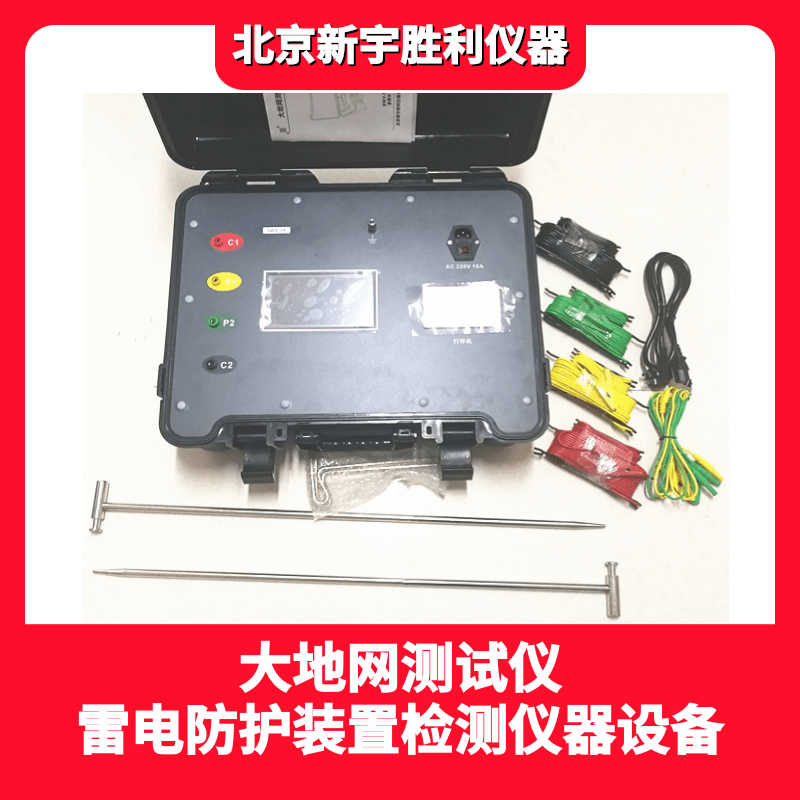

DWY-5D数字式大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
技术参数：
|
功 能 |
接地电阻测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量 |
|
接地电阻量程 |
0.000~2000Ω 误差：±2%rdg±5dgt |
|
接地电阻分辨率 |
0.001Ω |
|
额定测量功率 |
2000W |
|
抗干扰能力 |
抗工频50Hz电压50V |
|
基准条件 |
23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V) |
|
电 源 |
AC 220V 10A (50Hz) |
|
背 光 |
可调节背光亮度 |
|
测量方式 |
四线测试、三线测试、两线测试 |
|
测量方法 |
接地阻抗：额定电流法， |
|
短路测试电流 |
1A、2A、3A、4A、5A(5档设置) |
|
土壤电阻率电极间距范围 |
可设定1m～100m |
|
测试频率 |
45Hz、55Hz、自动双频可选 |
|
短路最大电流 |
AC 5A±10% 正弦波 |
|
空载最大电压 |
AC 400V±10% 正弦波 |
|
显示模式 |
7寸触控彩屏 |
|
触 屏 |
是 |
|
测量指示 |
测量进度显示，测量提示动画显示 |
|
仪表尺寸 |
长宽高：540mm×440mm×210mm |
|
标准测试线长 |
红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条 |
|
辅助接地棒 |
800mm 2根200mm 2根 |
|
测量时间 |
接地阻抗：约1分钟/次 |
|
打 印 |
内置热敏打印机 |
|
打印纸规格 |
57*40mm |
|
数据存储 |
100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 |
|
数据查阅 |
有 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
自动关机 |
无 |
|
功 耗 |
待机: <110W |
|
测量：2000W |
|
|
质 量 |
仪表：27 kg |
|
测试线、辅助接地棒、仪表袋：5.5kg |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
|
适合安规 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
