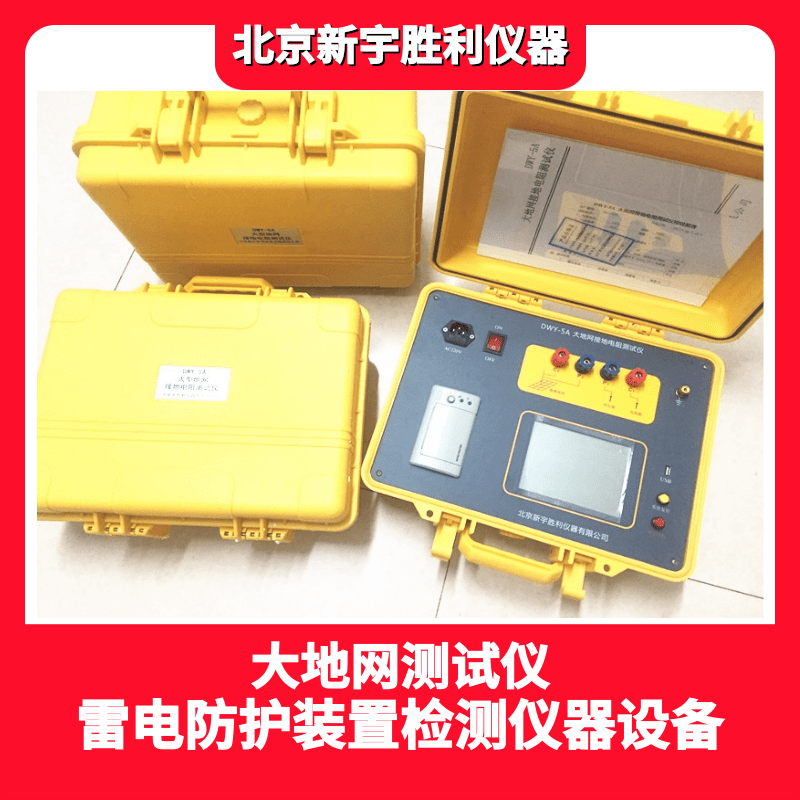

DWY-5A大地网测试仪；5A异频地网接地阻抗测试仪；大型地网接地电阻测试仪

一、概述

5A异频地网接地阻抗测试仪简称大地网测试仪；仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压等工频特性参数以及土壤电阻率。可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）等各种现场；应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结构，内置变频电源模块，输出电源连续变频可调。频率可变为45Hz或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，异频地网接地阻抗测试仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。

仪器特点：

• 全触摸超大液晶显示器：操作简单，仪器配备了高端的全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
• 变频技术、精准测量：抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
• DSP高速处理器：精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
• 全过程智能测控：仪器在内部高性能处理核心的强力支持下，对整个测量过程当中的电流输出、电压采集以及频率变换等一系列复杂的运算步骤，快速自动的完成。仪器可以自动判断电流回路的阻抗，并据此自动调节异频电源的输出电流值（额定输出电流为5A），无须人为干预，即可自动完成测试任务。仪器的测量内容包括地网的接地阻抗Z、纯电阻分量R和纯感抗分量X。
• 海量存储数据：仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
• PC机数据处理：仪器所测量的数据可以通过U盘导出，然后在pc机上用仪器配套的软件查阅和管理相关数据。

二、技术指标

• 使用条件：-15℃∽40℃；RH＜80%
• 抗干扰原理：变频法
• 电源：AC 220V±10%；允许发电机
• 测量输出电流：1A～5A可调
• 测量输出电压：0V～100V
• 测试电源频率：45HZ/55HZ；47.5HZ/52.5HZ　　
• 额定输出功率：500W
• 分辨率：接地阻抗：0.0001Ω；阻抗角：0.0001°
• 精度：接地阻抗：±(1%*读数+0.002)；阻抗角：±(1%*读数+0.02°)
• 电阻测量范围：0.001Ω～5KΩ
• 外型尺寸：370（L）×295（W）×225（H）
• 存储器大小：100 组；支持U盘数据存储
• 主机重量：13 Kg

​
