V2132双钳四线精密多功能接地电阻测试仪
V2132双钳四线精密多功能接地电阻测试仪是集合多种测量方法于一体的高级接地电阻测试仪，广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试精准、快速、简捷、稳定可靠等特点。 除具有传统辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能。采用超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻测试。采用大口径电流钳设计，利用双钳口测量技术，无需打辅助地极、无需将接地体与设备隔离，实现了在线测量。
V2132双钳四线精密多功能接地电阻测试仪由微处理器控制，可精准检测接地电阻、土壤电阻率、接地电压、直流电阻和交流电流。其使用了快速滤波技术可将干扰减至最小。同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。
V2132双钳四线精密多功能接地电阻测试仪由主机、监控软件、测试钳、测试线、USB线、接地针组成，具有历史数据读取、查阅、保存、报表、打印等功能。

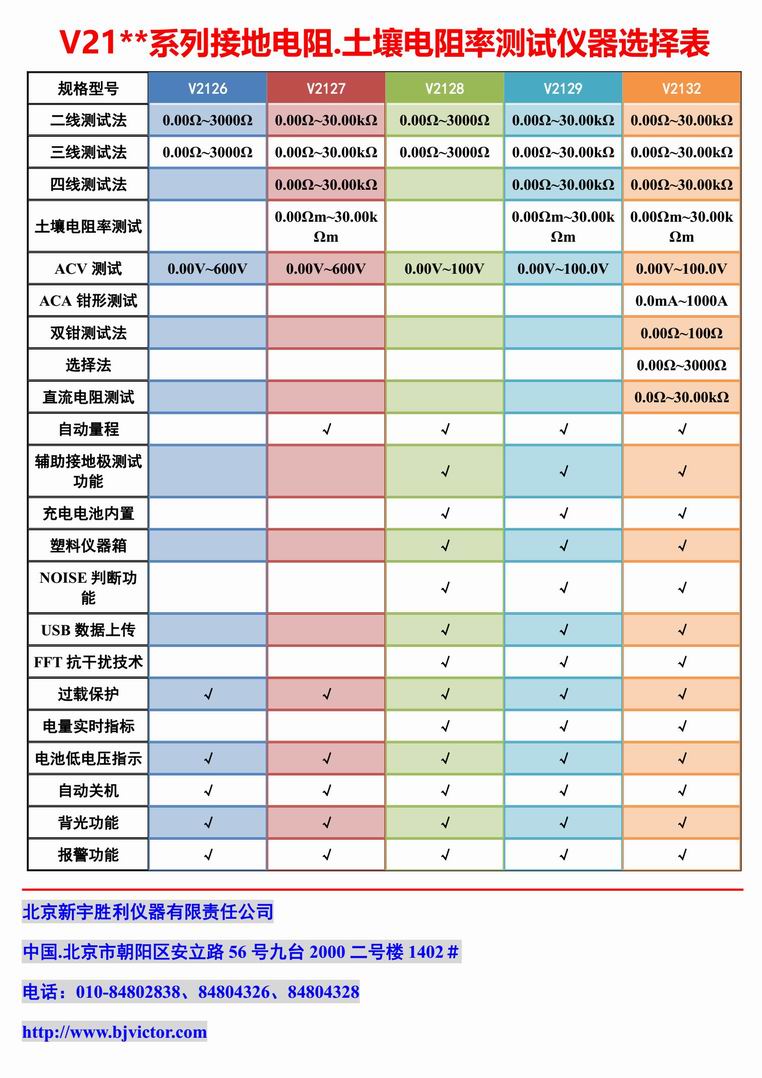

量程及精度
|
测量功能 |
测量范围 |
精度 |
分辨率 |
|
二三四线法测量接地电阻(Re)、 |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～2999Ω |
±2%rdg±3dgt |
1Ω |
|
|
3.00kΩ～30.00kΩ |
±2%rdg±3dgt |
10Ω |
|
|
选择法测量接地电阻(Re) |
0.00Ω～29.99Ω |
±2%rdg±5dgt(注1) |
0.01Ω |
|
30.0Ω～299.9Ω |
±2%rdg±3dgt |
0.1Ω |
|
|
300Ω～3000Ω |
±2%rdg±3dgt |
1Ω |
|
|
双钳法测量接地电阻(Re) |
0.01Ω～0.99Ω |
±10%rdg±10dgt |
0.01Ω |
|
1.0Ω～9.9Ω |
0.1Ω |
||
|
10Ω～100Ω |
1Ω |
||
|
土壤电阻率(ρ) |
0.00Ωm～99.99Ωm |
ρ=2πaR (注2) |
0.01Ωm |
|
100.0Ωm～999.9Ωm |
0.1Ωm |
||
|
1000Ωm～9999Ωm |
1Ωm |
||
|
10.00kΩm～99.99kΩm |
10Ωm |
||
|
100.0kΩm～999.9kΩm |
100Ωm |
||
|
1000kΩm～9999kΩm |
1kΩm |
||
|
接地电压 |
AC 0.00～100.0V |
±2%rdg±3dgt |
0.01V |
|
交流电流 |
AC 0.0mA～1000A |
±2%rdg±3dgt |
0.1mA |
注：1. 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m～100m；
一般规格
|
功 能 |
接地电阻、土壤电阻率、直流电阻、接地电压、交流电流 |
|
环境温度湿度 |
23℃±5℃，75%rh以下 |
|
干扰电压 |
＜20V（应避免） |
|
干扰电流 |
＜2A（应避免） |
|
测R时电极间距 |
a＞5d |
|
测ρ时电极间距 |
a＞20h |
|
电 源 |
DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上 |
|
背 光 |
可控背光，适合昏暗场所使用 |
|
测量方式 |
精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻 |
|
测量方法 |
二三四线法测量：变极法，测量电流20mA Max |
|
测试电压波形 |
正弦波 |
|
测试频率 |
128Hz |
|
短路测试电流 |
AC 20mA max |
|
开路测试电压 |
AC 28V max |
|
电极间距范围 |
1m～100m |
|
显示模式 |
4位超大LCD显示，带背光 |
|
测量指示 |
测量中LED闪烁指示 |
|
LCD尺寸 |
111mm×68mm |
|
LCD显示域 |
108mm×65mm |
|
仪表尺寸 |
长宽高：277.2mm×227.5mm×153mm |
|
电流钳尺寸 |
长厚高：101mm×27mm×214mm |
|
测 试 线 |
4条：红色15m，黑色15m，黄色10m，绿色10m各1条 |
|
简易测试线 |
2条：黄色1.5m，绿色1.5m各1条 |
|
辅助接地棒 |
4根：φ10mm×200mm |
|
电 流 钳 |
2把：音频插头 |
|
电流钳口径 |
φ50mm |
|
电流钳引线 |
长2m |
|
测量时间 |
交流电流：约2次/秒 |
|
线路电压 |
AC 100V以下测量(接地电压测量功能不能用于测量商用电) |
|
USB接口 |
具有USB接口，存储数据可以通过软件上传电脑 |
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
数据保持 |
保持数据时“HOLD”符号指示 |
|
数据存储 |
500组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
|
数据查阅 |
查阅数据时“READ”符号指示 |
|
溢出显示 |
超量程溢出时“OL”符号指示 |
|
电流钳低电流指示 |
|
|
干扰测试 |
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
|
辅助接地测试 |
具有辅助接地电阻值测试功能，0.00kΩ～30.00kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ) |
|
报警功能 |
测量值超过报警设定值时发出报警提示 |
|
电池电压 |
电池电量实时显示，电池电压低时提醒及时充电 |
|
自动关机 |
“APO”指示，开机15分钟后自动关机 |
|
功 耗 |
待机: 40mA Max(背光关闭) |
|
开机开背光: 43mA Max |
|
|
测量：120mA Max(背光关闭) |
|
|
质 量 |
仪表： 2430g(含电池) |
|
电流钳：936g(2把) |
|
|
测试线：1300g(含简易测试线) |
|
|
辅助接地棒： 850g(4根) |
|
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
|
过载保护 |
测量接地电阻： H-E、S-ES各端口间AC 280V/3秒 |
|
绝缘电阻 |
20MΩ以上(电路与外壳之间500V) |
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG 366-2004(接地电阻表)；JJG 1054-2009(钳形接地电阻仪)。 |
选择法或者双钳法测量时,当CT2接收的电流信号低于0.5mA时，显示“ ”符号,此时应检查CT2电流钳的钳入方向
