K-8290系列剩磁测试仪、短路磁性测试仪、特斯拉计、高斯计

一、概述

K-8290系列剩磁测试仪、短路磁性测试仪、特斯拉计、高斯计分为K-8290、K-8290A、K-8290B三种规格，是由单片机控制的手持式数字仪器，可用于测量直流磁场、剩磁等磁场的磁感应强度。该仪器可以随身携带，量程范围宽，操作方便，液晶显示清晰，采用先进的触摸式按键，大大增强了其使用寿命和使用舒适度。电源为四节5号干电池，可连续工作100多个小时，也可在市电的情况下使用稳压电源，是检测磁体磁感应强度的专用仪器，不同型号具有测量/峰值保持、mT/GS单位转换、按键式自动调零、200mT/2000mT量程转换等多种功能。是磁性测量领域中用途广泛的测量仪器之一。

K-8290系列剩磁测试仪、短路磁性测试仪、特斯拉计、高斯计应用领域：

磁路结构内的间隙磁场；

雷电灾害或火灾调查的短路磁场；

永磁材料的表面空间的磁场分布（即测量表磁）；

环境磁场（包括地磁场、铁磁物质的剩余弱磁场）；

通过永磁或交直流电流产生磁场作用用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁。退磁器）；

二、工作原理

K-8290系列剩磁测试仪、短路磁性测试仪、特斯拉计、高斯计采用的是基于霍尔效应原理制成的传感器，即霍尔传感器。传感器有横向、轴向二种，用户可根据需求选择或另配；电路采用低漂移的放大器以及高稳定度的供电电源、由单片机控制、41/2液晶显示屏显示测时值。

霍尔效应原理

将金属或半导体薄片置于磁场中，当有电流流过时，在垂直于电流和磁场的方向上将产生电动势，这种物理现像称为霍尔效应。

霍尔效应原理的实质是固体材料中的载流子在外加磁场(B与固体材料垂直)中运动时,因为受到洛仑兹力(FB)的作用而使轨迹发生偏移,并在材料两侧(3.4)产生电荷积累形成垂直于电流方向的外加磁场方向的电场,最终使载流子受到的洛仑兹力与电场斥力相平衡(FB=Fe)从而在二侧建立起一个稳定的电势差即霍尔电压(VH)。

其基本关系式为：Vh=KhIhB（其中：Ih：工作电流；B：磁通密度；Kh：元件灵敏度；Vh：霍尔电压）。



三、技术指标

K-8290剩磁测试仪

技术指标

量程范围：0～200mT～2000mT

基本误差：±2%±3个字（1000mT以下）；±5%±3个字（1000mT以上）

分 辨 力：0.1mT、1mT

显示方式：31/2LCD显示，测量时有正、负显示，正代表N极、负代表S极

显示单位：mT（毫特斯拉）

被测磁场：直流磁场（静态磁场）

环境温度：5℃～40℃；相对湿度：20%～80%(无凝露)

供电电源：四节5号电池；可外接5V稳压电源

外型尺寸：150mmx70mmx30mm

仪器重量：450g



K-8290A短路磁性测试仪

技术指标

量程范围：0~200mT~2000 mT

频率范围：10Hz~200Hz

准 确 度：0~100mT 1%，100mT以上2%（均匀磁场中测量）

分 辨 力：DCx1：0.00～200.00mT，0.01mT；DCx10：0.0～2000.0mT，0.1mT

被测磁场：直流磁场（静态磁场）

功能说明：峰值保持功能、Gs（高斯）/mT（毫特斯拉）可自由切换

显示方式：41/2 LCD；直流测量时有N/S极性显示。N代表正极、S代表负极

显示单位：mT（毫特斯拉）/Gs（高斯）；显示按键快速自动调零

环境温度：5℃~40℃ ；相对湿度：20%~80%（无凝露）

供电电源：四节5号电池；可外接5V稳压电源

外型尺寸：150mmx70mmx30mm

仪器重量：450g

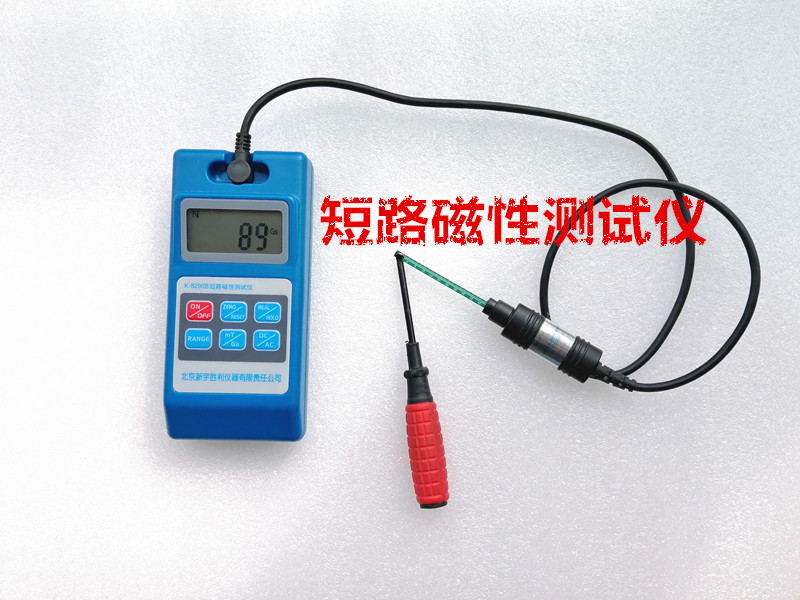

K-8290B短路磁性测试仪

技术指标

量程范围：0~200mT~2000mT

频率范围：10Hz~200Hz

准 确 度：0~100mT：1%；100mT以上2%（均匀磁场中测量）

分 辨 力：DCx1：0.00-200.00mT，0.01mT；DCx10：0.0-2000.0mT，0.1mT

被测磁场：直流磁场（静态磁场）

功能说明：峰值保持功能；Gs（高斯）/mT（毫特斯拉）可自由切换

显示方式：4 1/2 LCD；直流测量时有N/S极性显示。N代表正极、S代表负极；

显示单位：mT（毫特斯拉）/Gs（高斯）；显示按键快速自动调零

环境温度：5℃~40℃  ；相对湿度：20%~80%（无凝露）

供电电源：四节5号电池；可外接5V稳压电源

外型尺寸：150mmx70mmz30mm

仪器重量：450g

备注：1mT毫特斯拉=10Gs高斯
