火灾现场绘图制图软件；火场绘图软件；三维火灾现场动态制图软件（二维+三维+动画）

《三维现场动态制图软件》是在消防队伍改制后新研发的为解决消防行业火灾现场快速制图难题的部局科研项目。经过近两年修改完善后，各项功能已经具备推广要求。软件提前预设近千种室内、室外不同场景符号，通过搜素快速查找，点选即可拿到绘图区快速构建二维现场，同时具备符号的放大缩小，调整方向，调整位移，改变颜色等基本属性满足制图的需要。一个按键即可实现二维与三维的切换，立体图、剖面图、线形图、立面图等不同体现形式的切换。为应对现场复盘需要，系统还可快速制作动画复盘，通过对场景、人物、手段等进行简单设定，即可体现案发原因、起火过程、人员撤离、扑救等场景。

主要技术参数：

1.支持Windows 7 、Windows 10、Windows 11等操作系统（64位操作系统）。软件自主研发，自有知识产权。在UNITY平台下底层进行二次开发；

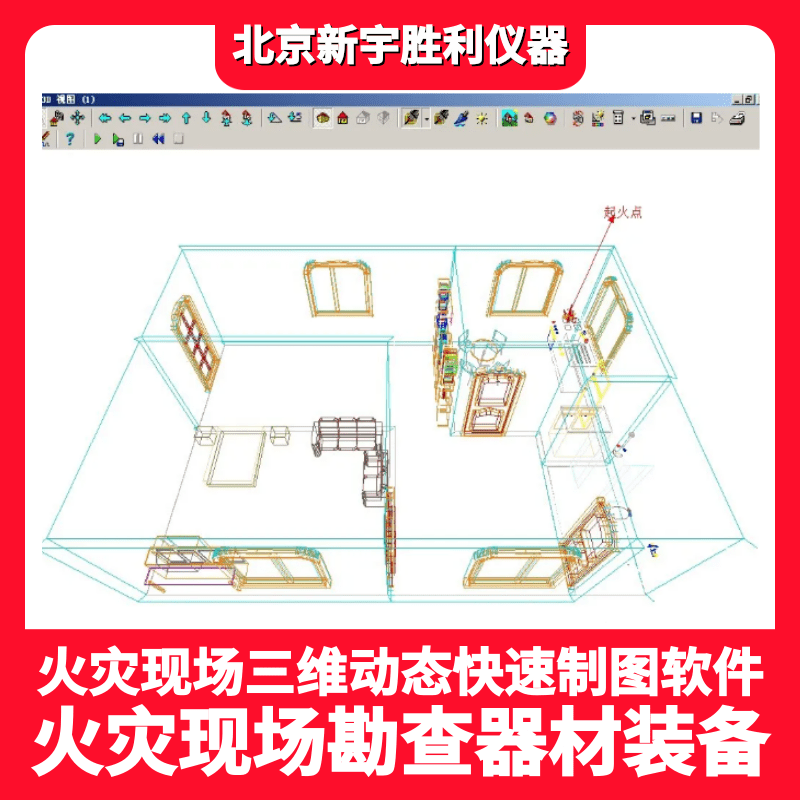

2.提供室内现场平面图、方位平面图、室外现场平面图的绘制，一键形成立体图，实现二维与三维之间的即时切换。伴随的正面图、侧视图、立面图、线形图、剖面图等均实现一键切换；

3.提供距离测量、面积测量功能，距离测量里包括直线距离和分段距离测量，测量数据要能够自行修改。提供快捷键功能：要有快捷键文档，方便、直观，无需用户自行查找；

4.形成软件自有可二次编辑存储格式，另外提供一键将现场图转为200-300k大小的JPG、bmp图片功能；

5.用户根据图纸或照片可实现手动临摹描绘，降低绘图难度，实现快速制图；

6.文字录入，位置可更改，字体大小颜色可更改，方向可360度旋转，自动安放图例表、指北针、比例尺等。图例和图表可自动形成双排，图例个数满足制图要求，位置大小可调整移动，可根据需要选择调出或关闭；

7.实现快速起楼，起群楼，输入楼层数，实现楼层及符号的快速整体复制。通过墙体伸拉改造，实现特殊楼体构建；

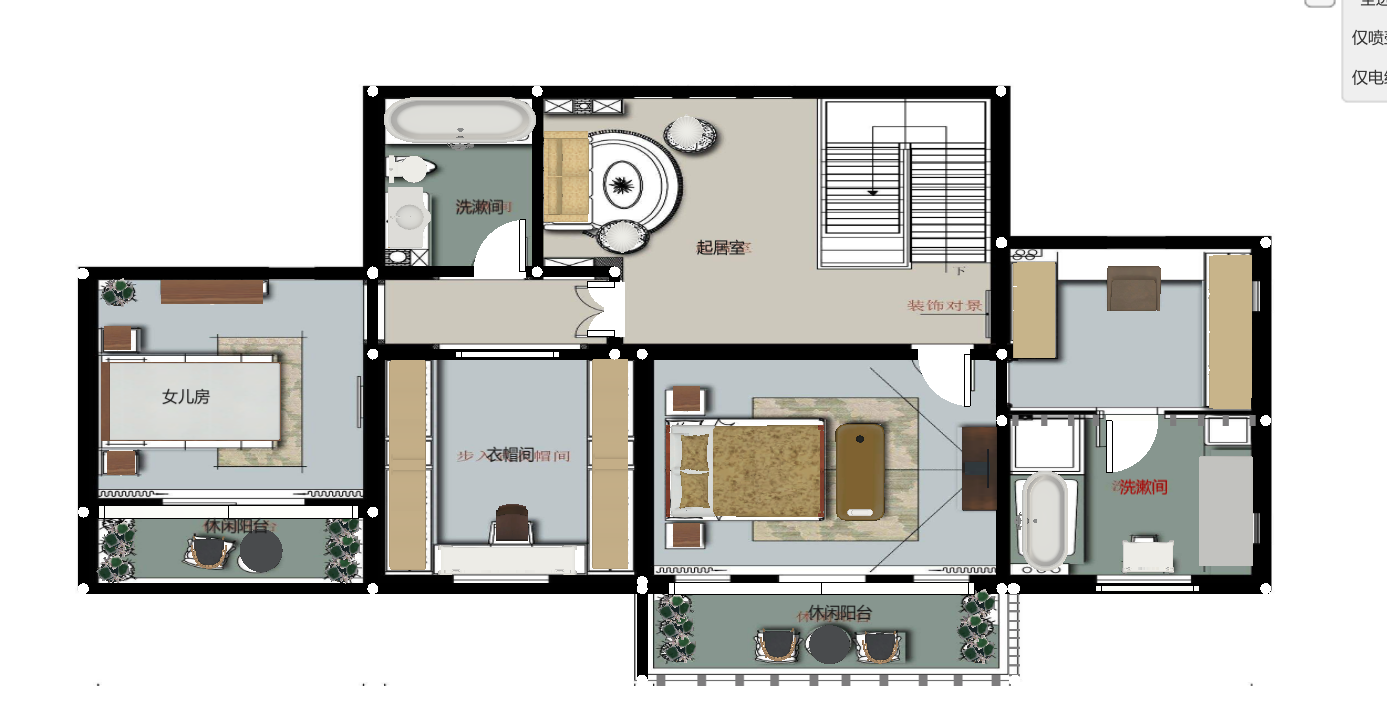

8.室内现场：1).提供多种房屋类型图例；2).提供“墙体改变”的功能：通过鼠标拖拽，即可改变房型长宽比例；3).安装门窗时，可改变门的里外左右开启方向；4).提供拖拽鼠标修改门窗长度；5).提供自定义常用图例功能，常用图例分类存放；6).任意位置均可插入照片，照片大小可更改，用以对重点部位重点说明；7).提供构建室内现场所必需的不同墙体、门窗、板层、房梁、屋顶、楼梯等构建，通过改变大小、高度实现快速安放；8).现场符号具备改变大小、方向、位移、颜色等基本属性功能；

9.室外现场：根据符号库预设的街道、楼宇、草坪、人物、车辆等元素，实现快速场景搭建。

10.打印：兼容市场上各种主流打印机。根据标准自动设定打印边距以及相应的装订区域。并且横向、纵向自动调整打印边距，无需用户手动设置。提供A4纸充满打印和按自设比例两种打印方式。

11.动画功能实现现场复盘：通过对人物元素、执行的动作、完成时间、等待时间等要素的简单设定，快速生成动画，体现火灾形成、发展、人员撤离、蔓延、多手段救援等场景，保存视频文件。
