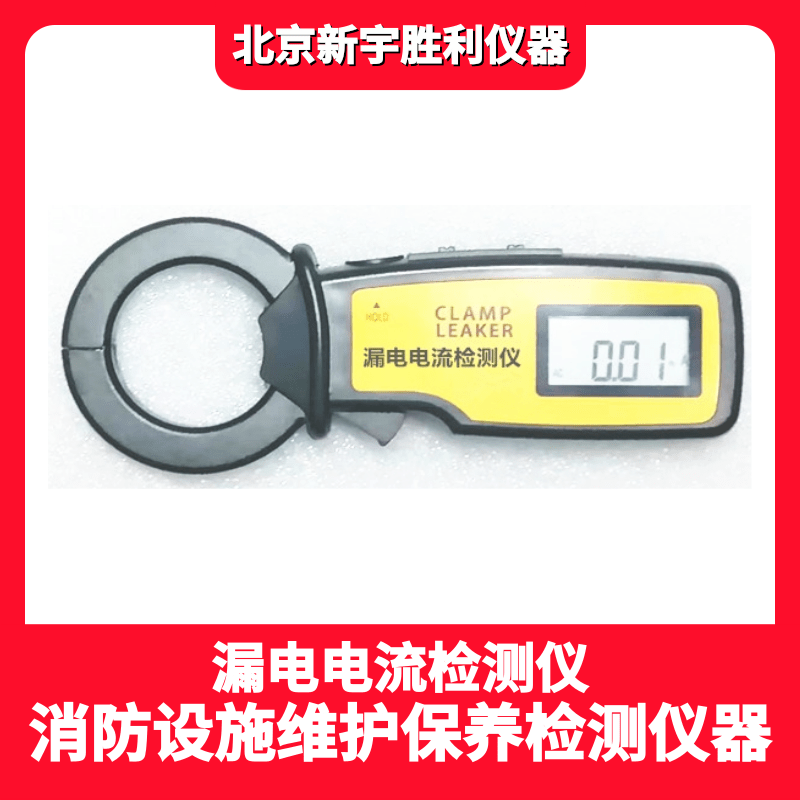

PG140漏电电流检测仪;钳形漏电流测试仪

 漏电电流检测仪;钳形漏电流测试仪

     现代火灾起因中电气火灾占据居首位,约占46%。我国的电气火灾大部分是由短路引发的,特别是地电弧性短路。漏电电流检测仪能检查发现电气线路的故障、异常状态和火灾隐患,及时报警提醒人员消除这些隐患。通过对电气线路的微电流测量,判定被测量的线路是否存在漏电现象,如有,查找原因,消除火灾隐患。

一、漏电及漏电火灾

    漏电是指导线绝缘或其支架材料的绝缘能力不佳,以致导线与导线、导线与大地间,有微量的电流通过,称为漏电。所谓走电、跑电就是一种严重的漏电现象漏电火灾,是在电器系统发生漏电故障的情况下,漏电的电流从漏电点起到接地点流入大地途中,在电阻较高的部位发生热作用引燃周围可燃物而造成的火灾。

    漏电一般发生在线路、用电设备及开关设备等处,实际中线路的机会比较多,并且也容易造成火灾。线路漏电又可分为相间漏电和对地漏电两种,一般漏电指后一种。我国的低压供电方式是三相四线制,即变压器二次线圈按星形接法接线,中性点工作接地,配出线为三根相线,一根零线,这样,每根相线对地都有 220V 的电压,不管线路离开变压器多远,只要它发生接地故障,并且变压器二次保险没有熔断,电流就会由变压器的输出端子,经过线路、漏电点、大地、变压器的接地线,回到变压器的中性点。
    导线与导线之间的漏电,经常发生在成束布置的导线中,尤其是在导线中有接头,不同导线接头位置没有错开,或错开距离太小,在潮气侵蚀、绝缘破坏的情况下,则会在不同相线导线间发生漏电。久而久之,漏电电流逐渐增大,漏电点发热,使导线包敷物发生燃烧,酿成火灾,有的由于漏电电流的热效应,使绝缘破坏,发展成为相间短路。
    漏电电流的热作用形成,也就是漏电引起火灾的机理,主要有电阻发热和击穿电弧这两种。漏电路径中的电阻发热按其发生的部位,可分为导体整体过热和接触点过热两种。一是导体整体过热。这是由于导体截面过小所致,这种情况一般发生在漏电路径中的铁丝上。实验表明,9A电流即可使直径为 0.7mm的裸细铁丝红热, 如在铁丝上覆盖纸张则只需7A电流即使纸阴燃。如果是粗铁丝或钢筋、角铁、铁管等只能有温升而不致于红热。
    还有接触点过热。主要是指因接触电阻过大而产生的电阻性发热,不包括接触点松动所致产生的电弧。电气系统中正常的电接点,其接触电阻约在千分之几欧以下,在正常电流下不会造成过热。而漏电路径中的接触点,由于锈层、污染等因素的存在,从一开始就有较大的接触电阻,当漏电流也较大时,接触点就会产生较多的热量,如果接触处散热条件较差,温度就会升高,温度升高反过来又加速了接触点的氧化,使接触电阻进一步升高,这种恶性循环结果,达到红热的程度,引燃附近可燃物起火。
二、漏电火灾发生的原因
    漏电的主要原因:绝缘导线因使用时间较长,陈旧老化,绝缘强度减弱而漏电;导线受潮、高温、腐蚀而降低绝缘强度被击穿漏电;在安装或检修过程中,不慎损伤导线绝缘层;或用电设备的对地绝缘损坏等。具体有以下几种情况:
1、架空导线的漏电。高压裸导线从瓷瓶上脱落到横担上,就可发生漏电。低压裸导线从瓷瓶上落到木横担上,只有在潮湿的条件下,才能发生漏电,这两种情况的漏电,一般是烧毁木横担和木电杆。

2、低压线进户处。低压进户线在进户处附近安装不良,使导线接触建筑物的导电构件。
3、成束的各种电气线路的配线和电气设备内部的配线,尤其是导线的接头处理不好,容易发生漏电。
4、露天或者其他地方容易受潮的配电盘、电源开关、插座等。
5、露天用电设备,如打谷机、扬场机等。
6、用钉子固定电线,钉子接触芯线,或者固定木线槽槽盖的铁钉穿过电线绝缘皮,钉子与芯线接触,若墙面潮湿则容易漏电,烧焦电线绝缘层或者木线槽。
7、临时布线,或者用户将移动式电器的电源线随意搭在铁件上。
8、各种电器内部绝缘物的老化、损坏。
9、电焊机焊把随便扔在地上或焊件上。

1.述:

高精度钳形漏电电流检测仪是专为测量交流漏电流而精心设计制造的,采用最新CT技术及数字集成技术,目前世界同类仪表尺寸较小,精度较高,功能最完善的产品之一。其广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。钳芯选用特殊合金,采用磁性屏蔽技术,几乎不受外界磁场的影响,确保了常年无间断测量的高精度、高稳定性、高可靠性。可用于AC600V以下的交流线路电流测量,在线电流测量,还具数据保持、使用非常方便,是电工安全检测的必备工具。

本钳形电流表具有以下特征:

  • 采用磁性屏蔽技术,几乎不受外界磁场的影响高精度之形漏电电流表。
  • 无须切断电线就可以测试0.01mA-300A交流电流量。
  • 保持显示数据功能,使目力不到或光线暗淡处的测量变的更加容易。

2.规格

测试功能:交流(AC)电流量

测试方式:钳形CT方式

最大测试导体径:f38mm

显示:最大显示3200,附单位

测试范围:0-30mA/300mA/30A/300A(50/60Hz)

测定准确度:(23℃±5℃,80%以下时)

量程

最小分辨率

精度

30/300mA

0.01mA

±2.0%rdg±5dgt

30A/300A

0.01A

0-200A:±2.0%rdg±5dgt

200-250A:±3.0%rdg±5dgt

250-300A:±5.5.%rdg±5dgt

超限显示:显示OL。

数据保持:[DH]标志显示,同时保持显示数据。

电池电压:当在工作电压以下时,标志点亮。

其它显示:条形图。

采样速度:约2次/秒(数据);约12次/秒(条形图)。

测试线路电压:AC 600V以下

耐电压:AC 2000V/1分钟(铁芯-机壳之前)

工作环境温湿度:0-40℃,75%RH(但以不结露为准)

保存环境温湿度:-10-60℃,80%RH(但以不结露为准)

电源:1.5VAAA电池´2;电源自动关闭功能,打开电源后约过10分钟,电源将自动关闭,但当按下数据保持键时,从此时开始再过10分钟电源将会关闭。

消耗功率:约5mW

尺寸:160(长)´64(宽)´29(高)mm

重量:约125g

3. 各部分名称和说明

  • 钳型CT(钳头):检测电流用钳形感应器件。
  • 开闭柄;往里面按压可打开钳形CT。
  • 数据保持键:按此键[DH]标志显示,保持显示值。
  • 量程切换键:mA,A量程切换键。
  • 电源键:电源开闭键。
  • 液晶显示器:显示测定的数据与电池状态。

4.使用方法

n 电池的装入和

确认电源键处于关闭状态(OFF)后,打开背后盖板装入电池(须注意正负极)。将背后盖板按原来状态盖好。请不要将新旧电池混用;也不要将不同种类电池混用。

开始测试

  • 打开电源。
  • 根据被测试线路的特性,利用量程切换键设定合适的测试量程。
  • 利用开闭柄打开钳形CT,完全夹住线路的一根电线(须注意单根)。
  • 读取显示之测试值(超出量程时,显示OL)。
  • 不易读取的场所,利用数据保持功能。若[DH]标志处于显示状态时,必须先解除数据保持状态,然后再行测试。
  • 测试零相电流时,(接地线、单相2线,3相3线)一起夹住测试。此时一般使用mA量程。
  • 电源自动关闭功能起作用时,可以关掉电源后再打开,或按下数据保持键即可。

5.使用中的注意点:

  • 本表仅用于低压线路,即AC/DC 500V以下的线路。
  • 打开电源后,即使在测试过程中,约10分钟电源会自动关闭,此属正常现象,不使用时,务请关闭电源。
  • 仅应用于被覆电线电流测试,不能用于裸线电流的测试。
  • 被水打湿状态不可使用。长时间不使用时,请取出电池后保存。
  • 当显示器上[]标志显示时,请尽快更换新电池。
  • 不应自行拆卸本仪表。

警告:不应使用此表测试300A以上的电流!请不要没有盖上电池盖板的情况下使用,特别危险!
