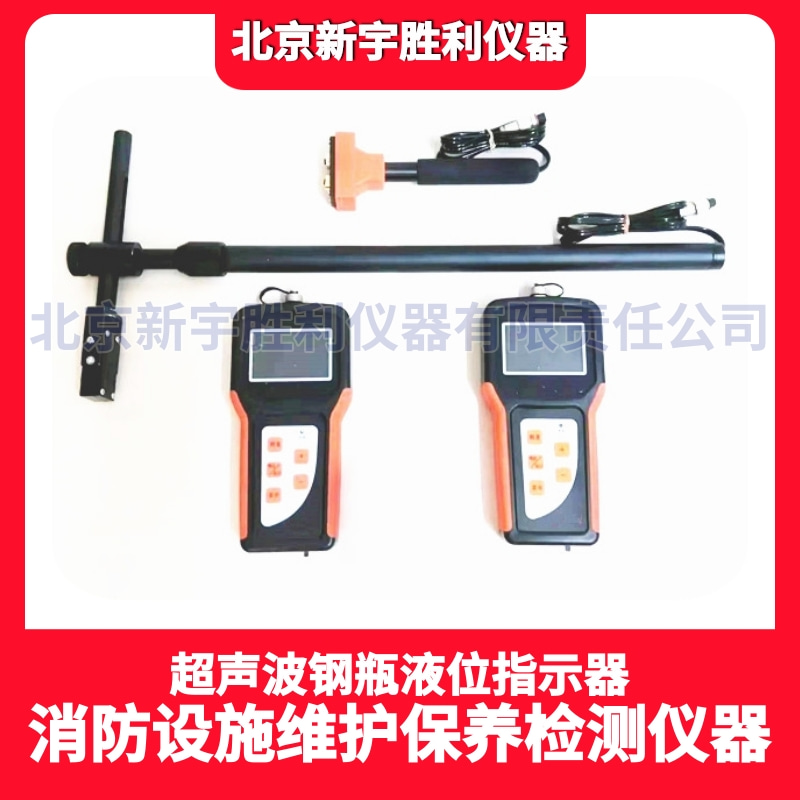

HS-MLI便携式超声波钢瓶液位计；七氟丙烷液位指示器、模拟喷放气体设备、气体灭火系统超声波液位计

便携式超声波钢瓶液位计（液位指示器）主要用于检测消防气体灭火系统内灭火剂储存容器的储量（如：七氟丙烷、卤代烷、CO2等液面高度），又称气体灭火系统超声波液位计；二氧化碳钢瓶液位计；七氟丙烷液位指示器。测量容器内某高度位置液体的有无，亦可实现管道中液体有无的指示。可测容器的材质可以是各类金属、玻璃或不发泡塑料，可测壁厚为3～30mm。这种测量技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响。该产品可适用于检测不结晶，不含颗粒物的各类液体，因其采用非接触式探测，对于有毒及腐蚀性的危险液体，酒类储罐，液态容器，船舶气体灭火系统，电信机房气体灭火系统验收检测的理想选择。

性能特点：

• 与介质不接触
• 介质可以是有毒的、有腐蚀性的、或侵害性的
• 不用在容器壁上打孔或焊接
• 先进的超声波传感技术
• 检测结果可靠
• 操作简单、方便，  易维护

功能特点：

• 超声波自适应检测算法
• 高对比度的彩色显示屏，适合户外较强光线下使用
• 增加超声波波形显示，方便进行参数调试、波形比对等等功能，  以保证复杂工况下测量精度
• 良好的人机界面设计，方便人机交互
• 较为完善的软件辅助功能，测量结果一目了然
• 支持中/英双语选择

技术指标
测量精度：<5mm
测量壁厚：3~30mm
容器材质：钢、不锈钢、玻璃、不发泡塑料等
测量介质：纯净液体、乳状液体、悬浮状液体
环境温度：-20~+60℃
环境湿度：15%~85%RH
设备电源：2节18650 锂电池
工作电流：150mA（平均值）
工作时长：>8小时（充满电的情况下）

仪表分类和使用环境

1. 型号分类
型号分为：A：普通专业型；B：CO2 专用型；C：综合型。

2. 使用环境
2.1适应罐型：立罐、卧罐、>3m直径球罐及27cm直径的CO2 钢瓶。
注意点：
不适合锥形、较小球罐的测量。
不适合罐内部有不规则隔板的测量。
2.2测量点选取：
所有测量点的选取应保证测量直线 (水平)  距离  (探头接触面至超声波在对应测得反射面之间的距离)  相等 。
例如：
进行卧罐测量时，应从卧罐的单侧断面进行测量。
测量点应距离焊缝 20cm 以上， 以避免对测量结果的影响。

产品测量操作方法

1.面板功能说明
►<菜单>-在测量模式下，按下此键进入菜单目录，在菜单目录下，按下此键返回至测量界面。
►<确认/返回>-短按为“确认”，长按为“返回”。在菜单界面或参数设置界面进行确认返回功能。
►<+>-向上、向右移位及增加功能键。
►<->向下、向左移位及减小功能键。
►<测量>-超声波发射或测量按键，按此键时须将超声探头紧密垂直贴于被测罐体之上。
►<状态>-液位状态指示灯，绿灯亮提示为“有液”，红灯亮为“无液“。

2.操作接口介绍

3.工作界面说明

4.操作流程
①工况定义：测量环境的现场情况，包括储罐外形尺寸、壁厚、介质类型的综合情况汇总 。若上述 工况因素任意一个发生变化，必须对指示器进行重新校准，  否则测量结果无效。
②操作人员进行判读，将上次关机前的最后一次测量工况和当前待测的工况进行比较，不同的工况时需要进行校准，相同的话直接进行测量。
③在测量界面按<菜单>键进入菜单，在菜单界面按<菜单>返回至测量界面。
④将所测的罐型分为1个大类  (普通罐型)  和1个小类  (直径为270mm~300mm的CO2钢瓶)， 若所测的罐型不是CO2钢瓶，则认为该罐型为“普通罐型”。

5.普通罐形测量  (Normal Tank)
5.1.普通模式定义：
该系统将广义上的罐体 (立罐、卧罐等等) 划分为1个普通大类和1个特殊大类，其中1个特殊大类指的是消防行业、食品工业专用的 215mm-225mm、270mm-280mm、345mm-355mm、395mm-405mm直径标准CO2钢瓶  (对容积、介质无特殊要求)，剩余的罐体就可以看成是普通罐型  (对介质、压力无特殊要求)。
5.2.普通罐形操作：
① 普通罐型分为5种子工况 (工况包括：罐型、罐体大小、壁厚、介质等等)，每种工况和现场实际测量对象相对应，可以通过菜单选择在5种子工况间进行切换以方便用户对多工况环境的测 量。
② 每种工况的测量必须以校准为前提；且校准时必须在已知“有液”部位完成。
③ 校准完成后，将探头垂直紧密贴于罐体之上，按<发射>按键进行测量
④ 测量结果以“有液”“无液”字样及液位指示器灯 (红色为“无液”、绿色为“有液”) 给出。
⑤ 在同一水平面取多点进行测量，以结果概率大者为最终结果 (避免焊缝及未知因素的干扰)。
⑥ 通过逼近测量，逐步找出液面位置。
5.3.普通模式注意点：
①在进行不规则外形储罐测量时，测量点必须和校准点位于同一垂直线上。
②当校准失败时（校准操作完成不能自动返回至测量界面），该工况不适合该仪器的使用，可以联系厂家负责专业调试及问题跟踪。

6. CO2钢瓶测量(CO2Tank)
6.1.CO2 钢瓶规格  (以外直径划分)
该仪表所测的 CO2 钢瓶的分为以下4个规格：215mm-225mm直径钢瓶，270mm-280mm直径钢瓶，345mm-355mm直径钢瓶，395mm-405mm直径钢瓶。对介质和储罐高度无过多要求。
6.2.CO2钢瓶测量操作
①通过菜单选择“CO2钢瓶”-- “选择合适的钢瓶直径”并进入测量界面。
②将探头垂直紧密贴于罐体之上，按<测量>按键进行测量。
③测量结果以测量参数及液位指示器灯 (红色为“无液”、绿色为“有液”) 给出 。一般情况下，从储罐底部开始测量 (有液位置进行测量)，若测量参数>=2，则认为当前水平面为无液位置，<2则认为当前水平面为有液；若在2左右浮动，则认为是该水平面液位状态为逼近液面 (一般在5cm左右)。
④在同一水平面取多点进行测量，以结果概率大者为最终结果 (避免焊缝及未知因素的干扰)。
⑤通过逼近测量，逐步找出液面位置。
6.3.CO2钢瓶测量注意点：
由于CO2钢瓶顶端存在不规则出气口及大量焊接套件，在最低端和顶端测量结果无效。(在满罐 情况下最顶端一般为空)。

其他功能与设置
1.语言设置
进入“菜单”—>“语言”。进行中英文语言切换。
2.电量信息
在面板的右上角显示剩余电量，当电池符合框变为红色时，应尽快通过USB进行充电。且充电时应在关机下进行。
3.充电功能
通过USB口进行充电，连接至电脑或手机充电器均可；充电完成后，CH指示灯将由亮变为熄灭状态。

使用 、保养、维修及注意事项
1.注意保持液位指示仪器壳体的清洁，尽量做到防水、防潮及避免受到其它物体剧烈碰撞；
2.液位指示仪器在长期不用的情况下，最好充电至容量一半左右，然后关机妥善保管；
3.液位指示仪器应存放在周围空气温度为 0℃~+40℃的环境，室内空气中不应含有腐蚀仪表的杂质；
4.特别注意超声波传感器 (探头)  要防止碰撞、摔损、受潮和化学物质侵蚀。
