GB/T44481-2024《建筑消防设施检测技术规范》

技术要求

5.3.1.8 电气火灾监控探测器

5.3.1.8.1 对于剩余电流式电气火灾监控探测器，当监测区域的剩余电流达到报警设定值时，探测器的报警确认灯应在30s内点亮并保持，监控设备应发出监控报警声、光信号，并显示发出报警信号部件的地址注释信息。

检测方法

6.3.1.8 电气火灾监控探测器

6.3.1.8.调节剩余电流发生器，模拟探测器监测区域的剩余电流达到报警设定值亮时间，观察监控设备监控报警情况，检查监控设备的报警信息记录和显示情况。

用秒表测量探测器的报警指示灯点亮时间，观察监控设备监控报警情况，检查监控设备的报警信息记录和显示情况。

一、产品简介

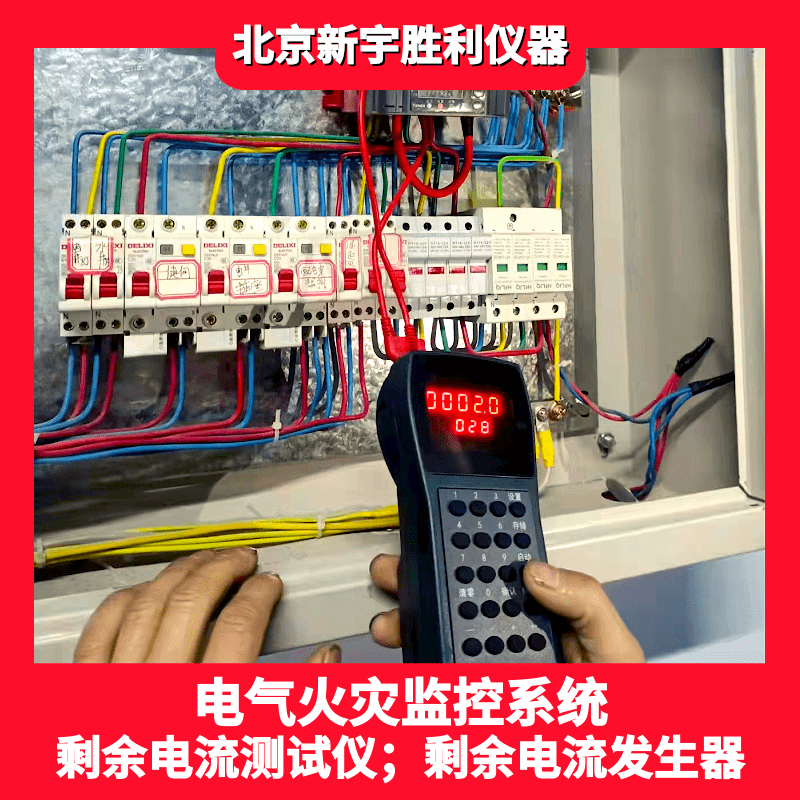

便携式剩余电流发生器是采用充电电池供电；可提供稳定的正弦波电流，主要用于电气火灾监控系统现场调试整定使用，亦可用于生产线调校。仪器具有精度高、体积小、重量轻、易于使用、便于携带的特点。内置锂聚合物电池，根据不同输出状态，可持续工作5-10小时；具备充电功能，使用普遍采用的USB-TYPE-C接口数据线连接手机充电器即可方便为设备进行充电。

二、主要特性

采用数字功率放大器，响应快速准确，节能效率高。

采用32位ARM控制器，全数字调节，智能输出精确正弦波。

提供数字键盘设置功能，快速准确设置输出电流和测试时间。

内置大容量锂聚合物电池，可保障仪器长时间运行。

三、技术指标

输出电流：Irms：10-1000mA；分辨力：1mA；精度：0.1%×读数值+0.4%×量程值

输出时间：L，1~999s；分辨力：1s；精度：0.5%

输出频率：50Hz；精度：0.1%

输出电压：Vrms：0.5V(500mΩ负载)

电流稳定度：≦0.5%

频率稳定度：≤0.1%

输入电压：DC5V ±10%（USB-Type-C3.1）；输入电流：Max：500mA

显示：LED显示

电流：4位数字显示，单位mA，量程：1000mA，最小分辨率0.1mA

时间：3位数字显示，单位s，量程：999s，最小分辨率1s

尺寸：85x55x185mm(WxHxD)

重量：300g

注：以上所有规格，如有变动，恕不另行通知。
