UP9000UWC超声波远距离泄漏放电检测仪;绝缘子故障检测.危险气体远距离检漏.高压电气放电.

UP9000UWC数字超声波远距离泄漏放电检测仪

远距离气体泄漏,电气放电;架空管线;绝缘子;容器;大型车辆、飞机、船舶密封检测

Ultraprobe9000UWC是一种多功能的数字式超声波检测仪器,可探测、存储和分析超声波信息,从简单的泄漏检测到复杂的电气故障分析,均可应用。根据检测环境的差异,还提供各种量身定制的功能附件可供选择,适用特定的应用场合。Ultraprobe9000的本质安全型产品完全符合Intrinsically Safe class I, Division I, Groups A, B, C& D工厂防爆安全使用认证标准,并超过ASTME1002-2005泄漏检测标准的要求。由于性能卓越、质量过硬,成为美国政府及太空总署指定产品。

当设备运行出现故障、泄漏及电气放电时,会产高频短波(超声波)信号,人耳不能听到。Ultraprobe9000UWC使用独有的外差法(Heterodyning)将探测到的超声信号转换为人耳可听见的音频信号,通过耳机传到人耳,它可在100英尺(30.5m)处检测到直径为0.005'(0.127mm);压力为5psi(0.33Kg)的微小泄漏点或放电故障信号;检测角度约为5°。并在LCD上用16段的条形图很直观地实时显示声音强度的变化,数字显示频率和分贝值。高度定向的精确聚焦点将最大限度地减少被检测环境的背景噪声并集中在泄漏或放电故障信号上。让操作者在安全距离检查泄漏设备和电气设备。

拿到Ultraprobe9000UWC,您的感觉会像握着手持一样棒,比感觉更棒的是它信号清晰、简洁优雅的风格,以及在工业检测应用上的杰出表现。您将在使用过程中发掘其非凡的潜力。

Ultraprobe 9000UWC是完全数字化的超声波检测仪器,如此多用途的信息存储和检索系统,容易使用(大多数使用者能在15分钟内使用Ultraprobe9000UWC),和这么多有趣的操作,会寻找机会,每天都使用它。

  • 软件平台开放
  • 模块可互换
  • 频率调谐
  • “旋转”和“点击”技术
  • 120dB动态检测范围
  • 400个存储位置:声音、频率、时间、日期、文本、操作模式等
  • 豪华抗干扰头戴式耳机
  • 环保可充电电池
  • 高级应用支持
  • 多数振动分析仪的简单接口界面,包含:SKF, ENTEK, DLI, CSI, DI
  • 超声探测行业的国际优势

ULTRAPROBE9000UWC的“旋转”和“点击”技术

UE Systems' 独特的“旋转”和“点击”技术使复杂的检测过程简单化,快捷化,你将感到惊讶,你只需完成两个控制。

通过“旋转”和“点击”,您能:

  • 找出并且辩认潜在问题
  • 储存数据
  • 快速改变频率
  • 快速改变灵敏度
  • 通过USB输出下载
  • 选择“快速扫描”,“峰值保持”,“实时”...或更多!

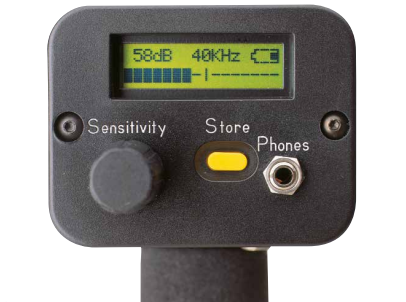

首先你一眼易读显示屏显示。你可以看到校准分贝显示和16段条形图,同时扫描声音强度的变化,并同时保持扫描的峰值。

ULTRAPROBE9000UWC广泛应用于各工业领域

泄漏检测

当流体(气体或液体)从高压端到低压端,在正常情况下会相对较“安静”,一旦有泄露或阻塞,流体通过泄露点或阻塞段时,就会产生“湍流”。湍流会产生强烈的超声波信号,超声波是方向性很强的信号,利用这种特性可以对泄漏位置进行准确判断。仪器的灵敏度调节功能可突出故障信号,明显降低外部声音干扰,即使在噪音环境下也能被准确检查出来。超声波技术相对“绝对压力法、压差法、气泡法”,操作简单、适用范围广、准确可靠。超声波泄漏检测应用极为广泛,几乎所有工厂都可用到。不论何类流体产生泄漏,Ultraprobe9000UWC都能检测到,泄漏越严重,信号越强,尤其适合于远距离检查危险气体泄漏、饱和气体、多种气体、压力容器、真空处理等应用场合。视现场环境差异最远检测距离可达30-100米;

电气设备放电检测

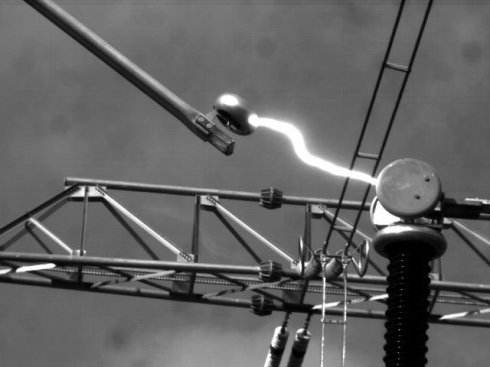

电气/电力设备的常见故障:电晕、电痕、电弧。局放发生在设备内部;电晕和早期的电痕不会产生热量,红外方法难以检测,可以使用Ultraprobe9000UWC在设备表面或结合处进行检测。它对开关柜、绝缘子等电气设备的检测非常灵敏,可远距离(30-100米)检测电气设备及架空线路。当开关装置、变压器、绝缘装置、断路器、继电器,母线排等发生电气放电,例如:电弧、漏电或电晕,可能是潜在故障。这些信号用Ultraprobe9000UWC听起来像是油炸声或嗡嗡声,越靠近放电处,声音越大。还可对架空电力线路进行检测。

①高低压开关柜/变压器

电力开关柜能否正确动作、变压器能否正常工作是电网能否正常运行的关键因素。制造工艺、安装过程或运行维护失当,都会给设备造成缺陷,威胁电网的安全、稳定运行,影响正常的生活和生产,造成不良的社会反应。利用UE的超声技术及专用设计的传感器,可以在红外技术难以解决问题的情况下,发现早期故障,以便维护人员做好检修计划。

②输电线路接头/绝缘子

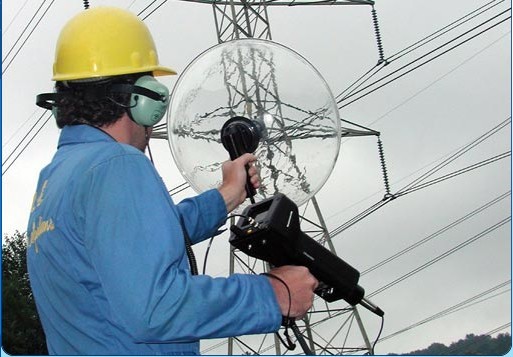

绝缘子、线路接头如果存在内部缺陷、外部污染,都会产生电晕、电痕、电弧现象,这些放电现象会削弱绝缘能力,导致部件损坏,引起非预期的停产、停运,严重的可导致火灾和爆炸。由于上述局放现象并不一定伴随明显的升温,高温环境也可能掩盖这些现象,但是它们会产生超声波噪音信号,通过UE专用的远距离扫描探头,可在不同距离进行检测,最远可达30-100米。

③电力行业的其它应用

高空高温高压管道的密封性在线检测;风冷岛远距离负压检漏;高压输电线路接头状态检测等远距离检测;高压冷热阀门内密封性泄漏检测;高噪音高频震动环境下电机轴承质量状态的记录;发电机组氢气泄漏检测;电厂大修期间的各类锅炉、罐体、管道(下降管、排风\进气管道、送\引风机系统等的)密封性检测;空冷系统的负压漏点侦测;各类关键轴承状态检测;各类废气处理系统的密封性监测;凝汽设备完好性检测;主变压器的高压接头完好性检测、各类高压开关设备(断电器、隔离开关等)在线质量检测。

ULTRAPROBE9000UWC技术规格

结构:手持形外观,材料为抛光铝和ABS塑料。

电路系统:固态类比电路和带温度补偿的SMD数字电路。

显示:带LED背景灯的16×2LCD,分贝、频率、电池状态、16段条形图显示。

频率范围:20KHz至100KHz(连续可调,每次1KHz)。

灵敏度:可在100英尺(30.5m)处检测到直径为0.005'(0.127mm);压力为5psi(0.33Kg)的微小泄漏点或放电故障信号;检测角度约为5°。

响应时间:<10ms。

检测起始值:1×10-2 std.cc/sec到1×10-3std.cc/sec。

操作温度:0℃~50℃。

输出:外差法校准输出,分贝(dB),频率,USB资料输出。

探头:Trisonic标准扫描模块,UWC远距离扫描模块。

内存:400个存储位置。

电池:可充电锂离子电池。

耳机:豪华抗干扰头戴式耳机,噪声衰减大于23dB,符合或超过ANSI和OSHA标准。

重量:手持式主机:2磅(0.9kg),UWC远距离扫描模块(1.2kg)全套手提箱:14磅(7.5kg)。

尺寸:全套仪器手提箱(38.1 x 55.9 x17.8厘米)。

显示模式:实时,峰值保持,快速扫描。

分贝测量:相对或偏移。
