一、概述

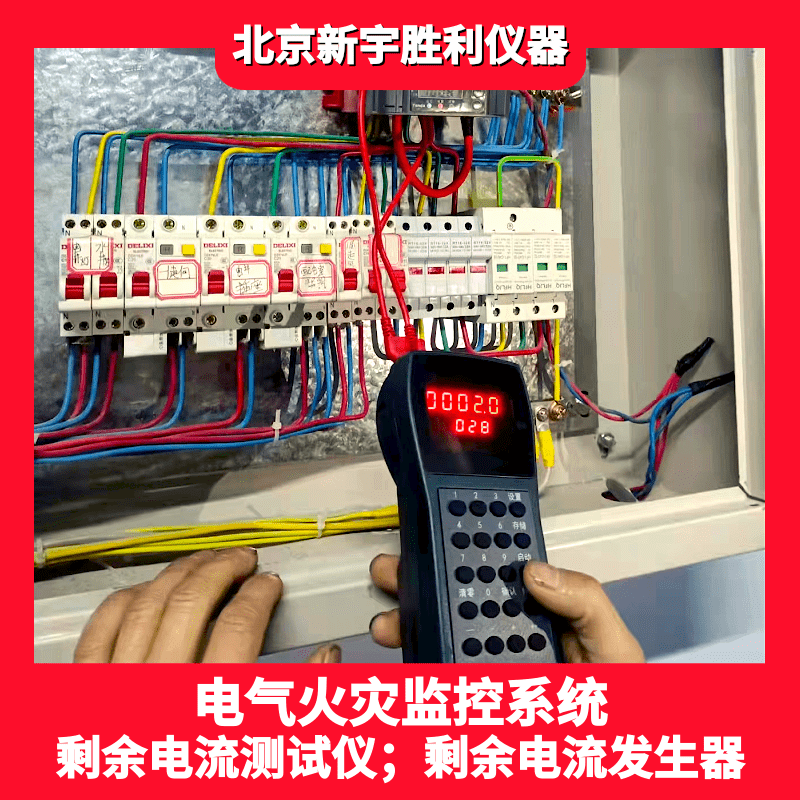

便携式剩余电流发生器是一款内置充电电池的，可提供稳定的正弦波电流，采用直流电源的电子振荡电路，产生0~1000mA的50Hz正弦波交流电流，在电气火灾监控系统生产或调试验收时，作为模拟漏电电流，使其穿过剩余电流式电气火灾监控探测器的互感器，用以检测电气火灾监控探测器的报警电流值是否准确。它是测试剩余电气火灾探测器灵敏度及报警功能的专业试验仪器。具有精度高、体积小、重量轻、易于使用、便于携带的特点。



便携式剩余电流发生器不需要接入被测线路，被测线路不带电时仍可测试电气火灾监控探测器，测试过程安全、快捷，产生的模拟漏电电流在0~1000mA范围，从小到大连续可调，提供数字键盘设置功能，快速准确设置输出电流和测试时间。可保证产生的电流值准确稳定。是电气火灾设备生产商、消防监督检查、消防工程公司及调试、维修及验收的专业设备。



二、参考标准

在GB50166-2019《火灾自动报警系统施工及验收标准》

4.8电气火灾监控系统调试

4.8.4应对剩余电流式电气火灾监控探测器的监控报警功能进行检查并记录，探测器的监控报警功能应符合下列规定：

2.应采用剩余电流发生器对探测器施加报警设定值的剩余电流，探测器的报警确认灯应在30s内点亮并保持；



在GB/T44481-2024《建筑消防设施检测技术规范》

6.3.1.8 电气火灾监控探测器

6.3.1.8.1 调节剩余电流发生器，模拟探测器监测区域的剩余电流达到报警设定值，用秒表测量探测器的报警指示灯点亮时间，观察监控设备监控报警情况，检查监控设备的报警信息记录和显示情况。



三、技术指标

便携式剩余电流发生器采用充电电池供电；提供稳定的正弦波电流，用于电气火灾监控系统现场检测调试，亦可用于生产线调校。仪器具有精度高、体积小、重量轻、易于使用、便于携带的特点。锂离子根据不同输出状态，可持续工作5-10小时；具备充电功能，使用的USB-TYPE-C接口数据线连接手机充电器即可方便为设备进行充电。

显示：4位LED显示

输出电流：Irms：10-1000mA；分辨力：1mA；精度：0.1%×读数值+0.4%×量程值；

输出时间：L，1~999s；分辨力：1s；精度：0.5%；

输出频率：50Hz；精度：0.1%；输出电压：Vrms：0.5V(500mΩ负载)

工作电压：直流5V充电电池

充电：USB-Type-C3.1+手机电源适配器

外形尺寸：185x80x50mm

重量：约300g

配置：主机；测试线；USB充电线；说明书；合格证；仪器包

四、VC11N电气火灾监控系统现场检测箱

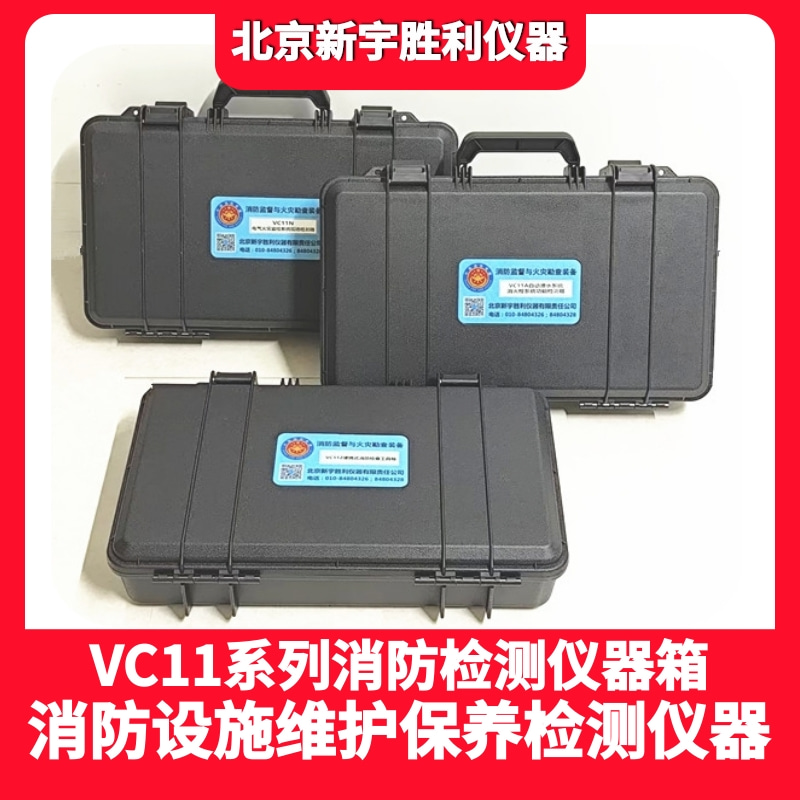

VC11N电气火灾监控系统现场检测箱是北京新宇胜利仪器有限责任公司依据GB50166-2019《火灾自动报警系统施工及验收标准》、GB/T44481-2024《建筑消防设施检测技术规范》；针对电气火灾监控系统安装施工及验收检测而设计：配置有剩余电流测试仪，漏电电流检测仪，温度模拟发生器，红外温度成像仪，测电笔等器材，全套系统集成于便携式塑料手提箱，仅笔记本电脑包大小。轻巧便携。系统具有剩余电流和温度试验功能，可以对剩余电流式电气火灾监控探测器和测温式电气火灾监控探测器进行检查试验。还可对各监控节点的实时剩余电流和线路电压进行检查测试。测定一路剩余电流探测器也可以测定多只剩余电流探测器。其输出电流大小0-1000mA可根据工程实际情况自由调节和配置，电流读数直观，调节方便，使用电池或交流电源供电，不受试验现场电源供应的限制；红外温度成像仪可对电气火灾监控系统运行的异常温度升高进行排查测试。是电气火灾监控系统剩余电流火灾探测器和测温式火灾探测器现场验收检测和的安装调试及维护保养的专用设备。它可以科学有效地检查电气火灾监控系统运行效能，促进电气火灾监控系统运行稳定，降低电气火灾事故发生几率。

VC11N电气火灾监控系统现场检测箱是剩余电流式火灾探测监控器和测温式火灾探测监控器的主要模拟调试和检测设备，主要针对电气火灾监控系统工程的安装开通调试及检测验收研发。广泛应用于电气火灾监控系统、消防检测维保、消防工程公司和使用电气火灾控制设备的用户在调试或验收时试验电气火灾监控系统和电气火灾探测器灵敏度及报警等功能。
