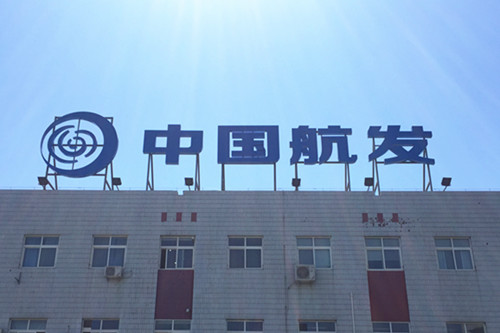

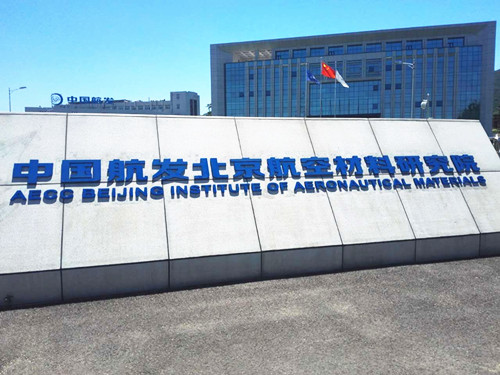

中国航发北京航空材料研究院（原621所）成立于1956年5月26日，位于北京市海淀区温泉镇。是我国“一五”计划156个重点建设项目之一，是国内唯一面向航空，从事航空先进材料应用基础研究、材料研制与应用技术研究和工程化研究的综合性科研机构，是国防科技工业领域高水平材料研究发展中心，是国家科技创新体系和国防科技创新体系的重要组成部分。

现拥有17个领域60多个专业，覆盖金属材料、非金属材料、复合材料，材料制备与工艺，材料性能检测、表征与评价，提供标准化、失效分析和材料数据库等行业服务；拥有7个国家级和10个省部级实验室及中心，具有完整的材料、工艺、检测技术体系，致力于先进材料技术的研发和为客户提供一体化材料解决方案。

中国航发航材院是国务院最早批准具有多学科硕博士授予权的科研单位，培养产生了4名院士，产生了2500多项科研成果和千余项专利。

关于UP9000超声波密封泄漏检测仪器

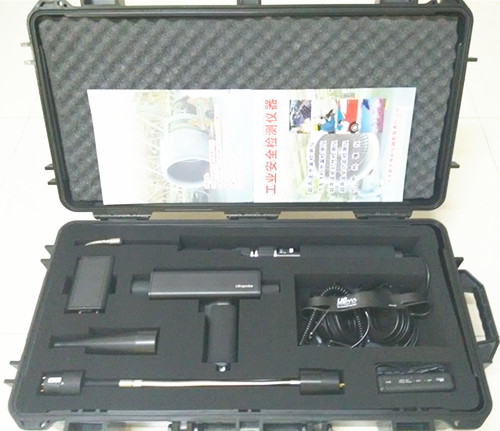

UP9000超声波密封泄漏检测仪器采用超声波音响密封测试原理，主要用于汽车、火车、飞机、舰船密封、汽车NVH检测，汽车风噪音检测，汽车漏水检测，集装箱检测，轿厢检测，挡风玻璃密封检测，汽车门窗气密性检测。

原理：超声波音响(Ultratone)密封测试

超声波是一种高频短波，具有很强的方向性，因而可以用于对缺陷点的定位。超声波发生器可以在车辆或设备、容器内产生固定的超声信号，如果存在密封缺陷，超声波信号就会从缺陷处泄漏逃逸出来，UP9000超声波密封泄漏检测仪器可以接收到泄漏产生的超声波信号。并通过“外差法”将超声波信号转化到人耳可听见的范围，通过配套的耳机可以进行收听。同时也可以观察仪表读数的变化，判断泄漏的大小。

超声波音响(Ultratone)密封测试是一种非破坏性离线测试法，不需要做加压，因此比传统使用加压或泡沫的方法，更快速简单并且更精确。这种测试方法是在被测试设备不做加压的情况下，将超声波信号发生器放置于设备内部或一端，则超声波信号会充满待测设备内部各个角落，并穿透任何泄露位置。因此使用ULTRAPROBE检测仪在外部扫描逸出的超声波信号，即可查找出泄露的具体位置。通过比较显示数值大小和声音信号强弱即可判断密封状况。典型应用在飞机门窗、油箱、座舱泄漏、船舱/潜艇舱房泄露，高速列车检测、汽车泄漏、门窗气密、汽车风噪音、汽车漏水、汽车NVH测试。



在运输设备制造行业最常见的超声波检测区域是：风噪音，水泄漏，空气制动，和排出系统(特别地相关到IM240)。在超声检查方法出现以前，利用消防水管和手电筒做水泄漏和风噪音检查需要耗费许多时间的尝试，并且会发生误判，常常需要几个班次进行，对于风噪声用医生听诊器判听，要花费两个人力和很长时间。采用常规肥皂水泡沫测试查找空气刹车和排出泄漏可能要花数小时。通过超声波检测不仅售后服务可得益，而且质量保证部门可提供精确，快速和简单测试。



如何进行超声波密封泄漏测试?

压缩气体泄漏产生湍流并带有强烈的超声波组分。通过扫描检查，将听到“嘶嘶”声一样的泄漏。因为超声波高频短波的特性，声音在泄漏的发源地声音最大。超声波密封泄漏检测仪器接收并编译超声波泄漏信号成为可辨识的声音信号，通过耳机可听到，并在仪表显示看到强度增量。这种独特的测试方式，称为“Ultratone超声波音响测试”，它是结合一个具有专利的超声信号发生器UFMTG-1991，把这个装置放在被测的机舱，车厢，船舱，储罐或密闭容器中，它将在这个区域充斥强烈的超声波信号。发射的超声波信号将偏离固态密封但是会流经泄漏路径逸出。泄漏产生带有高频组分的湍流。仪器操作类似于查找压缩气体和空气泄漏，简单地扫描探测区并细听“嘶嘶”声并跟随到最响点，如果难以识别定位，降低灵敏度并持续跟踪到最响点。排出测试可用同样的方法。座舱，燃料罐，容器，密封和垫料，风噪音和水泄漏可用专利的超声信号发生器测试。放置信号发生器在座舱或容器中并扫描窗，门，地板，密封等。声波穿透将具有明显的唧啾声然后跟踪到最响点，操作它就是这样快速简单。

车辆风噪音和水泄漏检测：

利用UFMTG-1991超声波多方向信号产生器，风噪音和水泄漏是很被容易测试的。便捷的吸盘杯安装方式，使用户能固定超声信号发生器在运输器具的挡风玻璃上。关闭门窗而测试声波穿透性。预先设置强度等级在特定的测试点以提供接收-拒收标准，以便快速重复性检测。在箱体或者总管中使用WTG-1超声波信号产生器可帮助查找水泄漏，以免除让试验人员爬入这些气密区域的需要。



超声波密封泄漏检测步骤：

UP9000超声波密封泄漏检测仪器是美国UE systems公司专门为汽车风噪和漏水点检测(Wind Noise，Water Leak)研发的一种产品。区别于传统的淋雨试验方法，它仅需三个步骤就可以轻松定位密封泄漏或车辆风噪声和漏水点：

1.将超声波信号发生器放入被测车辆或设备、容器内并打开。

2.关上车辆门窗玻璃或将设备、容器密闭。

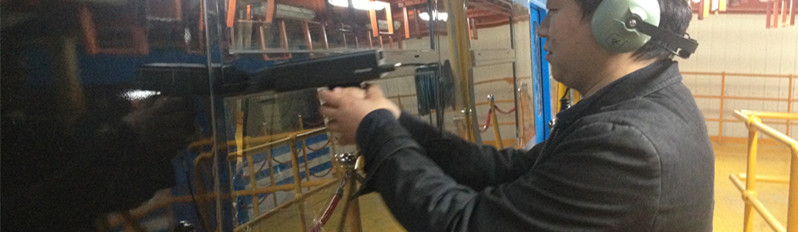

3.沿着需要检测的部位用进行扫描，对风噪声和漏水点进行定位。



UP9000超声波密封泄漏检测仪器具有多年服务于汽车、卡车和飞机制造工厂的经验，完全符合质量控制的特点和满足生产工程师的要求，即：使用方便、灵敏度范围广、可靠性、可重复性、经久耐用、并可获取dB值。



UP9000超声波密封泄漏检测仪器是专为运输载具风噪声和漏水点检测而研发；采用超声波音响密封测试原理，主要应用于汽车、高速列车、飞机、舰船的密封性能；车辆NVH、整车及零部件设计、车身造型设计、风噪音和漏水点、集装箱.轿厢、挡风玻璃密封、门窗气密性检测。已获中国空军；中国海军；中国航天；中国中车；中船重工；中航工业和国内30余家乘用车和商用车企业采用。
