京能集团-北京太阳宫燃气热电有限公司采用UP9000超声波泄漏检测仪用于生产制程维护检测

发布日期:2017-08-24

北京太阳宫燃气热电有限公司是由北京能源投资(集团)有限公司和国电电力发展股份有限公司共同出资组建的国有电力企业,北京太阳宫热电厂是北京奥运会重要配套项目,市重点工程,位于北京市朝阳区太阳宫地区,建设规模为2×350兆瓦级燃气蒸汽联合循环发电机组,年发电量34亿千瓦时,供热面积1000万平方米,供热区域40平方公里,占地9公顷。电厂直接承担向奥运场馆及其周边地区供热的重任,同时为首都北京电网提供重要的支撑电源,为确保首都城市能源安全运行体系具有重要作用。

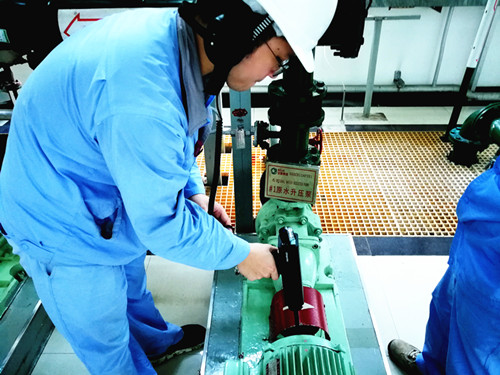

北京太阳宫燃气热电有限公司选择采用UP9000KT数字式超声波泄漏检测仪用于生产过程中气体管路泄漏检测,阀门内漏检测,电气系统放电检查等。

UP9000数字式超声波泄漏检测仪是一种多功能的数字式超声波检测仪器,可探测、存储和分析超声波信息,从简单的泄漏检测、电气故障检查到复杂的机械分析,均可应用。

根据检测环境的差异,提供各种量身定制的功能附件,适用特定的应用场合。Ultraprobe9000还具有完全符合Intrinsically Safe class I, Division I, Groups A, B, C& D工厂防爆安全使用认证标准的Ultraprobe9000is防爆型号提供,并超过ASTME1002-2005泄漏检测标准的要求。由于性能卓越、质量过硬,成为美国政府及太空总署指定产品。

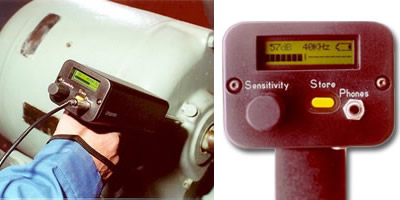

当运转设备出现故障、泄漏及电气放电时,会产高频短波信号(超声波),人耳不能听到。Ultraprobe9000使用独有的外差法(Heterodyning)将探测到的超声信号转换为人耳可听见的音频信号,通过耳机传到人耳,并在LCD上用16段的条形图很直观地实时显示声音强度的变化,用数字显示频率和分贝值。

拿到Ultraprobe9000,您的感觉会像握着手枪一样棒,比感觉更棒的是它信号清晰、简洁优雅的风格,以及在工业检测应用上的杰出表现。您将在使用过程中发掘其非凡的潜力。

Ultraprobe 9000是完全数字化的超声波检测仪器,如此多用途的信息存储和检索系统,容易使用(大多数操作者能在15分钟内使用Ultraprobe9000),和这么多有趣的操作,你会寻找机会,每天都使用它。

  • 软件平台开放
  • 模块可互换
  • 频率调谐
  • “旋转”和“点击”技术
  • 120dB动态检测范围
  • 400个存储位置:声音、频率、时间、日期、文本、操作模式等
  • 豪华抗干扰头戴式耳机
  • 环保可充电电池
  • 高级应用支持
  • 多数振动分析仪的简单接口界面,包含:SKF, ENTEK, DLI, CSI, DI
  • 超声探测行业的领先优势

ULTRAPROBE9000 广泛应用于各工业领域

泄漏检测

超声波泄漏检测应用极为广泛,几乎所有工厂都可用到。不论何类流体产生泄漏,Ultraprobe9000都能检测到,泄漏越严重,信号越强,尤其适合于饱和气体、多种气体、压力容器、真空处理等应用场合。

阀门类与凝汽阀的检测

当流体(气体或液体)从高压端通过阀门到低压端,在正常情况下会相对较“安静”,一旦阀门有泄漏或阻塞,液体通过泄漏点或阻塞段时,就会产生湍流。湍流会产生强烈的超声波信号,即使在噪音环境下也能被Ultraprobe9000检测出来。大部分的凝汽阀制造厂都建议采用超声波检测法最为可靠。凝汽阀漏气太大或阻塞,都可轻易地测出来。仪器的调频功能可突出故障信号,明显降低外来声音的干扰,即使检测排列紧密的多个凝汽阀也互不受影响。

轴承与机械部件检测

可在故障早期发现异常。在各种转速下都能发现轴承缺油和用油过量、轴承内有异物、磨损严重等,高频短波的超声波可避免偏移、滤掉背景噪声,且在振动情况下使用不受影响。

机械运动可产生宽频率的声音信号,Ultraprobe9000在高频窄波段可以很灵敏地探测到声波振幅和音调的微小变化,可进行对比,也可观察其变化趋势。根据美国宇航局的研究,高于8dB预示缺油,高于12dB表示故障初发期,16dB以上意味着故障已经发展了,35-50dB则是事故发生的预告。

电气设备放电检测

当开关装置、变压器、绝缘装置、断路器、继电器,母线排等发生电气放电,例如:电弧、漏电或电晕,可能是潜在故障。这些信号用Ultraprobe9000听起来像是油炸声或嗡嗡声,越靠近放电处,声音越大。配合使用附件UWC9000(超声波集波器)可对架空电力线进行检测。

热交换机、锅炉及冷凝器检测

用Ultraprobe9000检测这些设备的管道、管板和箱体。有三种方法检测泄漏:压力、真空和超声波测试。压力和真空检测,是接收泄漏点发出的超声波,而超声波测试,则是在箱体内或管道口放一个特殊的声波发生器,将超声波信号传送到各条管道后,再用仪器从外部检测漏出来的超声波信号,适合于带部分负载检修或停产检修。

压缩机检测

压缩机是气体压缩系统的心脏,即使微小的泄漏也会迅速扩大,威胁系统安全。Ultraprobe9000有两种方法可检测压缩机的阀门。一种是“直接”法,用探头接触阀门,再调整仪器灵敏度来判断声音最强点。另一种方法是通过附着在金属表面的“磁座”检测。磁座可以消除机械振动过大对仪器准确度的影响。

车辆交通工业

配合UFMTG-1991-360°全方向超声波信号发生器与特殊探测模组可进行汽车门窗泄漏检测、火车门窗密封检测、风噪音检测、车门密封检测、驾驶室防风检测、空调系统检测、液化气槽车、冷藏车、油罐车、气动刹车系统、货厢、焊缝、舱门、漏水检测(QC检测)、轴承系统、电气铁路接触网检测、轴承和润滑监测,超声波密封非破坏测试。
